스마트 및 에너지 절약형 가전제품용 플랫 와이어 토로이드형 PFC 초크
손실이 적고 열 성능이 우수하며 크기가 작을 뿐만 아니라 토로이드 코어의 고유한 낮은 누설 자속 덕분에 토로이드형 평면 와이어 인덕터는 고성능 PFC에 이상적입니다. 재료, 구조 및 공정의 지속적인 개선으로 전원 공급 장치는 더욱 높은 효율과 전력 밀도를 향해 나아가고 있습니다.
주요 특징
손실 감소 및 열 방출
단면적이 같을 때, 평선은 원형선보다 표면적이 더 넓다.
표피 효과를 억제하고 교류 저항 및 권선 손실을 낮춥니다.
향상된 열 방출: 최대 20°C 낮은 온도 상승
더 높은 전력 밀도
더 높은 충진율(코어 윈도우 활용률)
동일한 정격 전류에서 더 작은 인덕터 크기
기존 설계 대비 부피가 1/3에서 1/2로 감소했습니다.
최적화된 기생

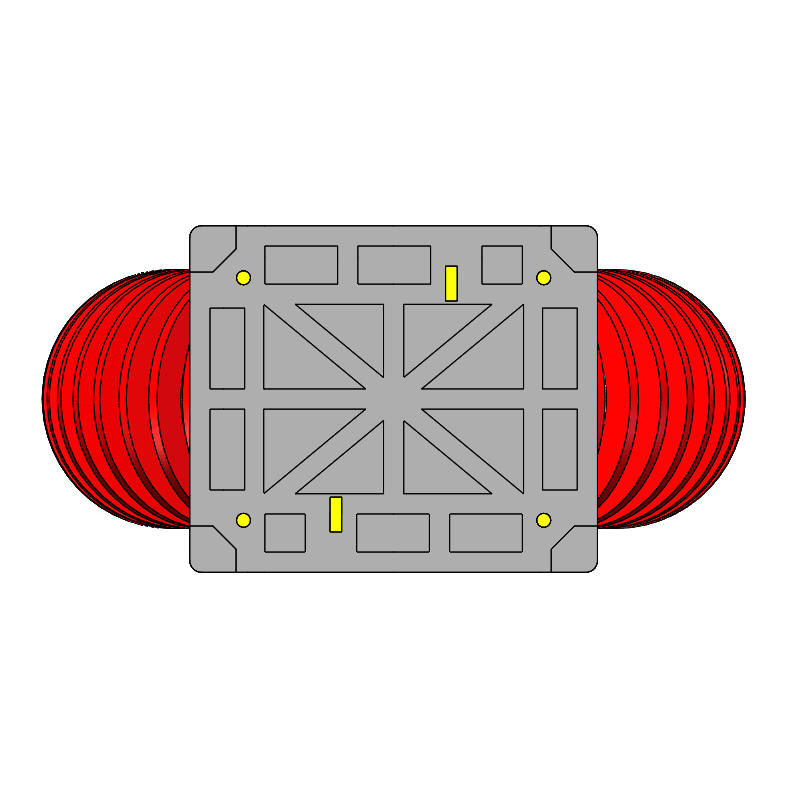

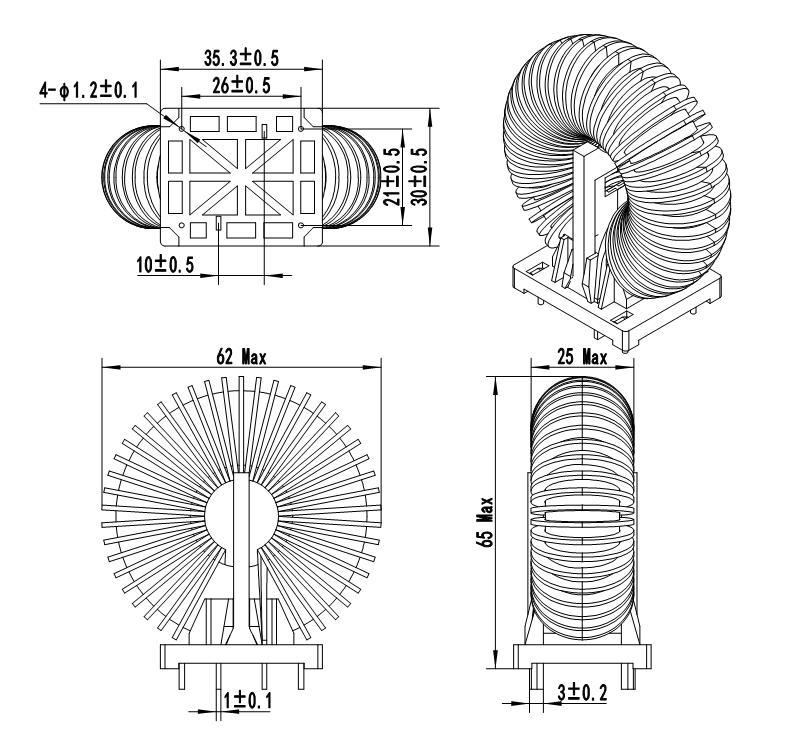

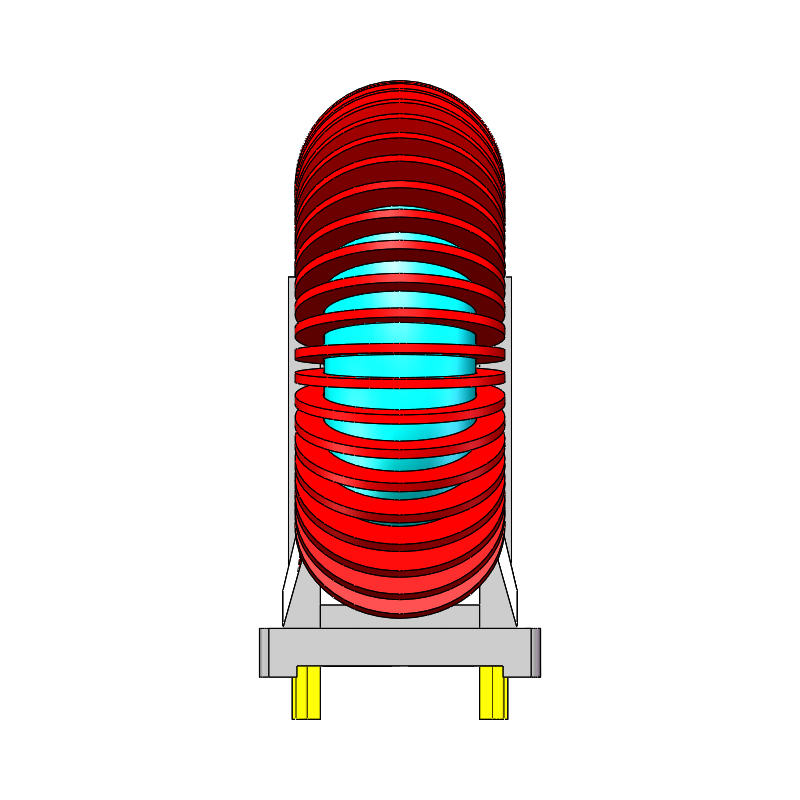

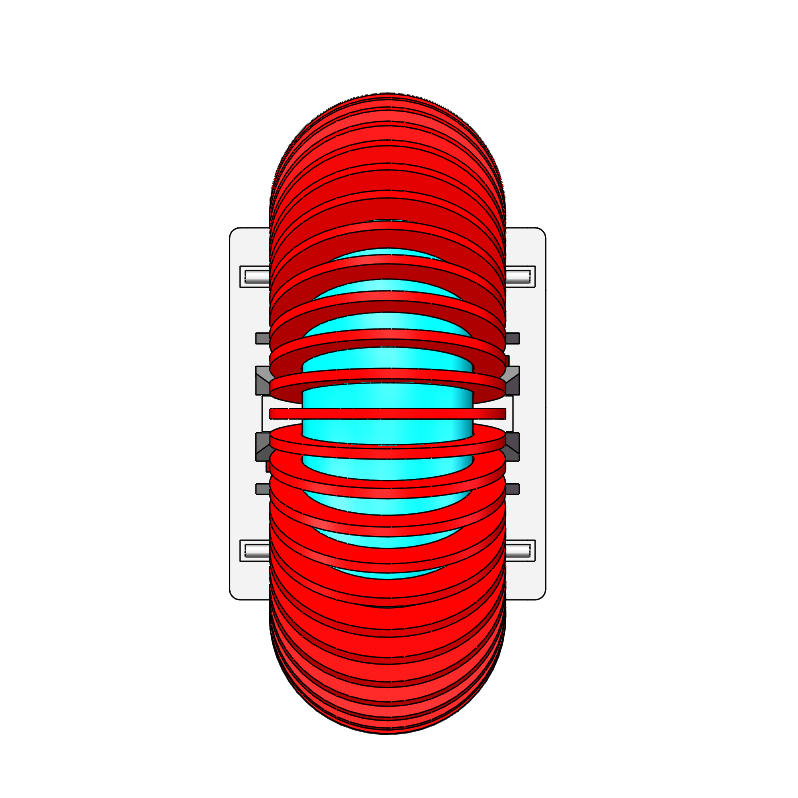

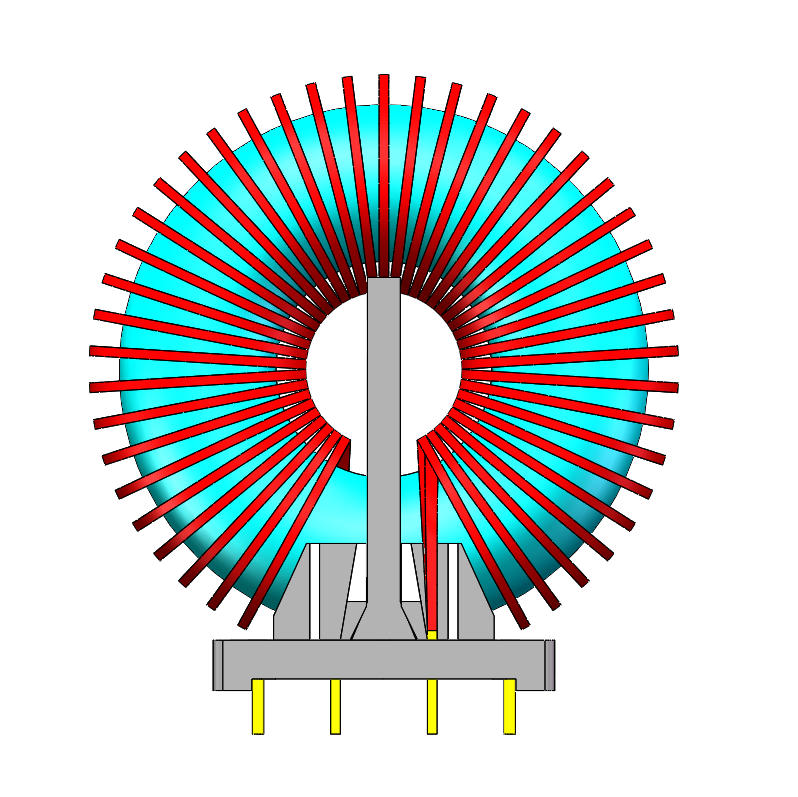

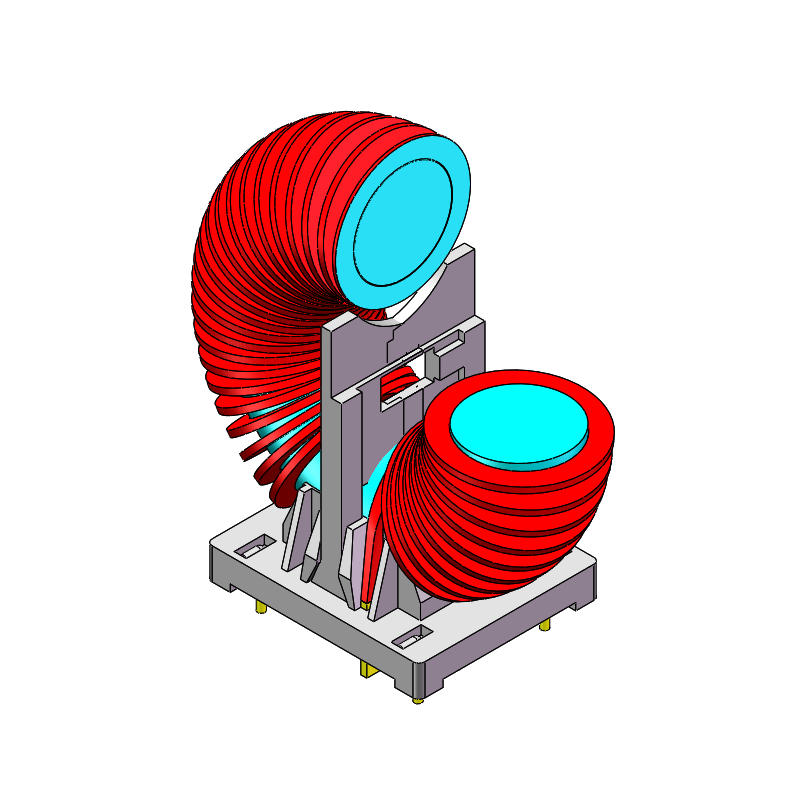

단층 수직 권선 구조
층간 기생 정전 용량을 감소시킵니다.
더 높은 자체 공진 주파수, 안정적인 고주파 성능
DC-디아스| 전류(A) | 인덕턴스 uH |
| 0 | 272 |
| 2 | 269 |
| 4 | 264 |
| 6 | 255 |
| 8 | 242 |
| 10 | 225 |
| 12 | 208 |
| 14 | 191 |
| 16 | 175 |
| 18 | 147 |
권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | 샌프란시스코 | QZY-2/180 1*3 | 42TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | 2UEW-H 1*3 |
| 자기 코어 | NPH542216-60 |
| 보빈/코일 성형기 | 30X35/T375HF/블랙 |
| 에폭시 접착제 | 116P-1 A/B |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 #1 | 270uH±15%(60KHz/1V) |
| 인덕턴스 #2 | 200uH 최소(60kHz/1V/10A) |
| 직류 저항(DCR) | 최대 17mΩ |
| 절연유전전압(고전압) | 2.0kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
전력 변환 시스템:
스위칭 모드 전원 공급 장치(SMPS), DC 전력 모듈 및 안정적인 인덕턴스와 효율적인 전류 처리가 요구되는 에너지 변환 회로에 널리 사용됩니다.
전기 자동차 전력 전자 장치:
전기차 온보드 충전기(OBC), 자동차 DC-DC 컨버터 및 기타 고출력 차량 충전 및 전력 관리 시스템에 적용됩니다.
산업 및 통신 인프라:
소형 설계와 높은 신뢰성이 요구되는 산업용 전원 공급 장치, 통신 장비, 고출력 기지국 시스템 및 서버 전원 아키텍처에 적합합니다.
역률 및 고조파 제어:
전력 품질 및 운영 효율성을 향상시키기 위해 PFC 회로, 고조파 필터링 애플리케이션 및 산업용 전력 조절 시스템에 이상적입니다.
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
트랙형 코어와 수직 평면 권선의 조합으로 최소한의 구리 손실과 탁월한 고주파 EMI 필터링 성능을 최소 공간에서 구현합니다. 전기차, 서버 전원 공급 장치, 산업 자동화 등 까다로운 환경에 최적화된 제품입니다.
