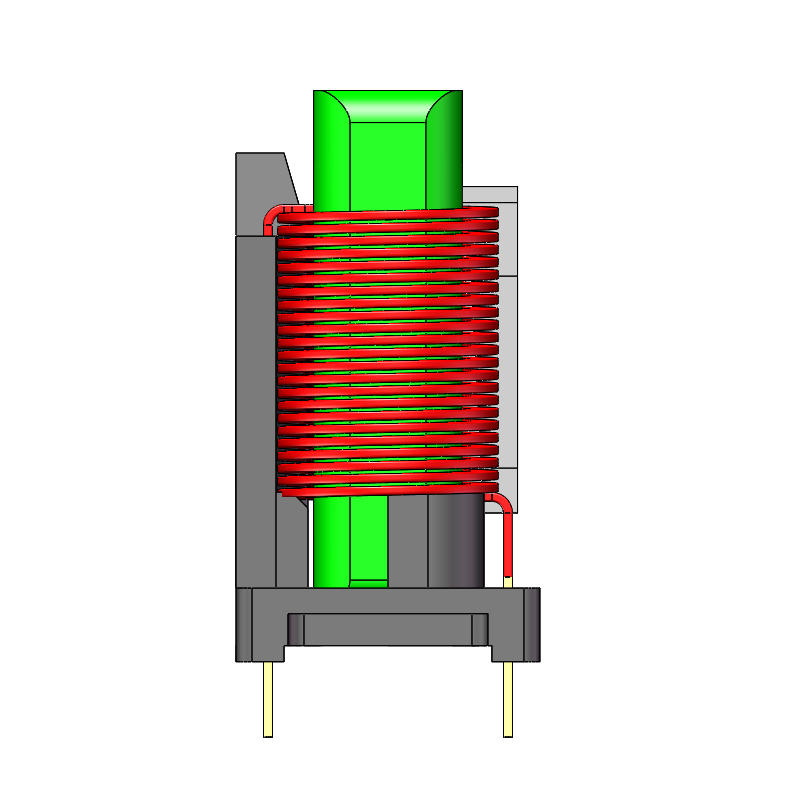

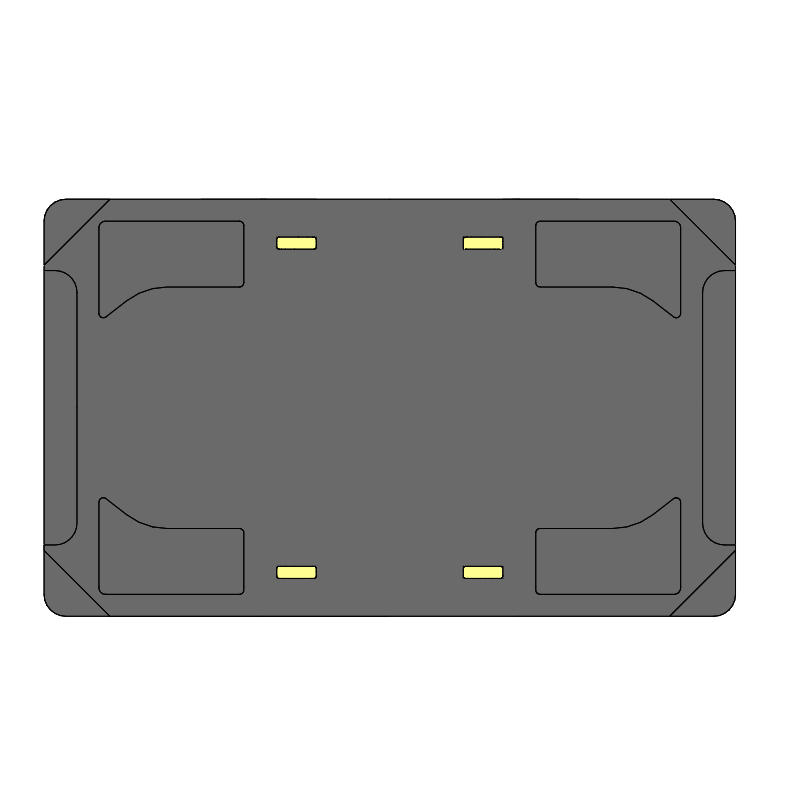

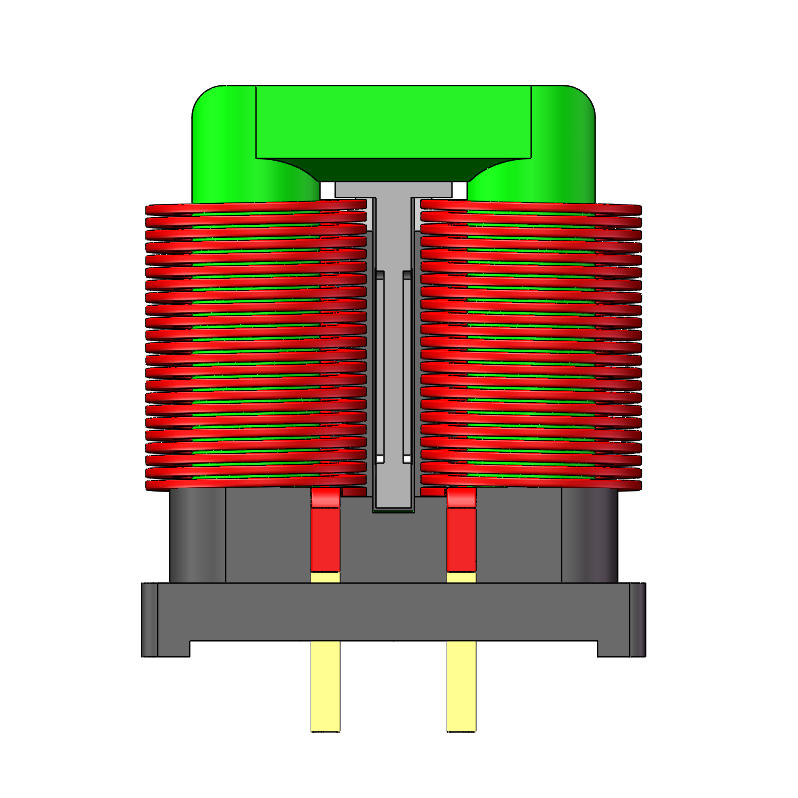

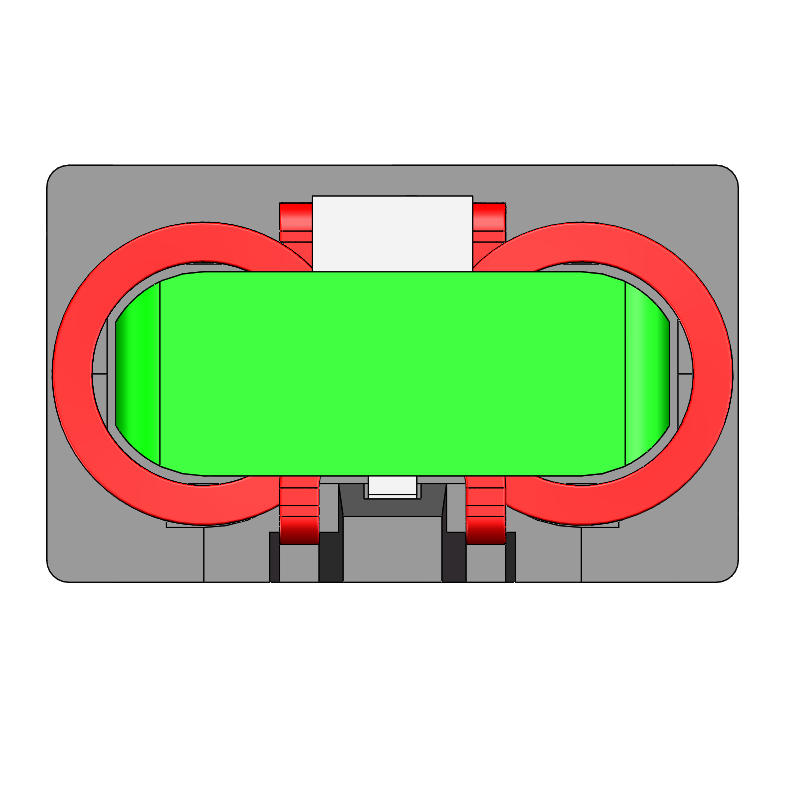

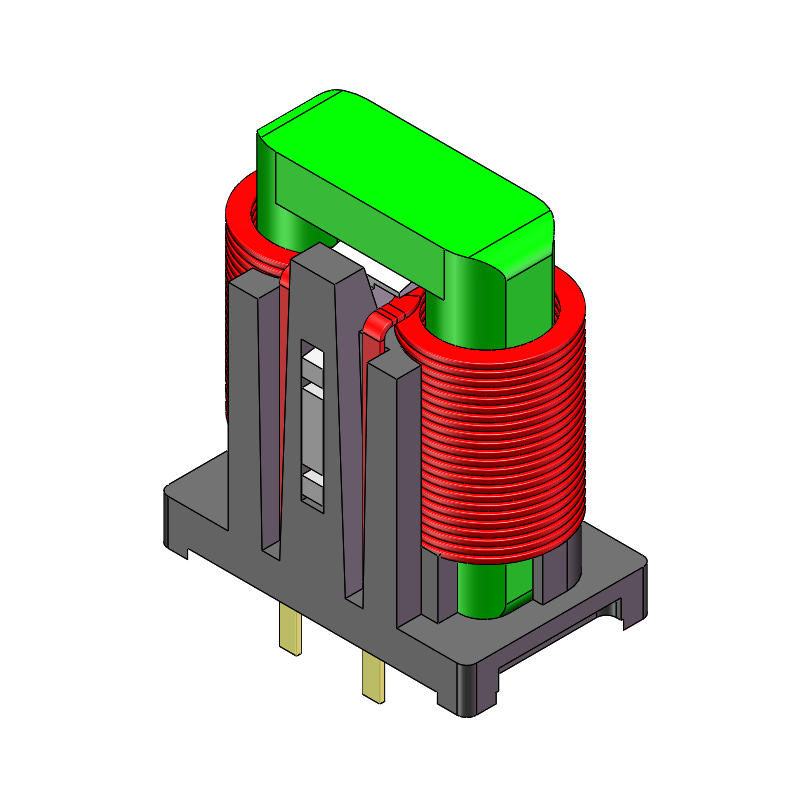

첨단 전력 시스템용 고효율 플랫 와이어 공통 모드 초크
기존의 원형 자석 와이어 대신 직사각형 단면의 구리 와이어를 사용하여 설계된 당사의 차세대 플랫 와이어 공통 모드 초크는 크기 축소 및 고주파 노이즈 억제 측면에서 획기적인 발전을 이루었습니다. 고밀도 전력 시스템을 위해 특별히 설계된 이 초크는 권선 공간을 최대 30%까지 절약하고 인덕턴스 저하 없이 PCB 공간을 대폭 줄여주어 훨씬 작은 공간에서 최대 성능을 제공합니다.
이 초크는 현저히 낮은 DCR, 높은 전류 용량, 그리고 최소화된 기생 정전 용량을 제공하여 가장 까다로운 조건에서도 더욱 시원한 작동과 깨끗한 필터링을 보장합니다. 플랫 와이어 기술은 차세대 전원 공급 장치, 전기차 충전기 및 산업용 드라이브의 새로운 표준으로, 노이즈를 줄이고 공간을 절약하며 더 많은 전력을 처리하는 더욱 스마트한 필터링을 제공합니다.
SQ 유형: 자동화 주도형, 주류 지향형.
SQ 유형 – 자동화에 적합하게 설계되었으며 확장성을 고려하여 선택되었습니다.
SQ 타입: 현대적인 디자인을 위한 자동화 솔루션.

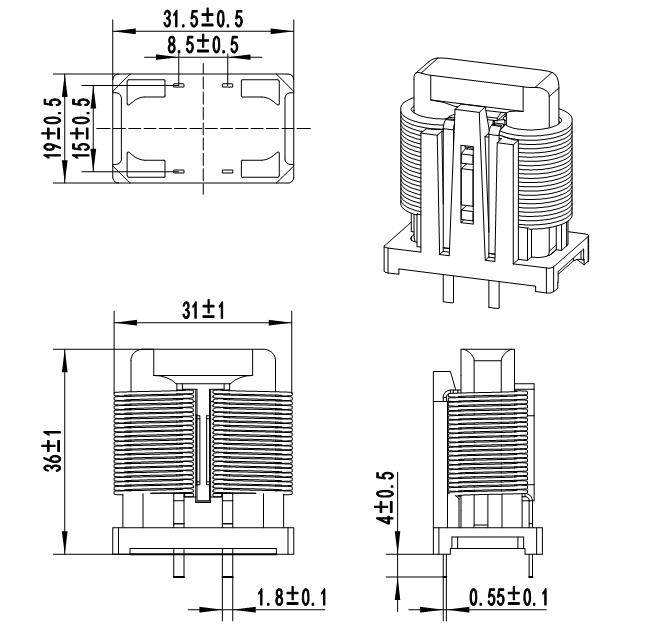

주요 특징
DC-디아스누출로 인한| 전류(A) | 인덕턴스 uH |
| 0 | 60 |
| 2 | 60 |
| 4 | 60 |
| 6 | 60 |
| 8 | 60 |
| 10 | 60 |
| 12 | 60 |
| 14 | 60 |
| 16 | 55 |
| 18 | 52 |
권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | 1-2 | 2UEW-H 0.55*1.8 | 29TS | 참조 회전 |
| N2 | 3-4 | 2UEW-H 0.55*1.8 | 29TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | 2UEW-H 0.55*1.8 |
| 자기 코어 | SQ3325C/R7K |
| 보빈/코일 성형기 | 31.5*18.8*30.5/T375HF/흑색 |
| 에폭시 접착제 | 116P-1 A/B |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 L | 4mH Min(1KHz/1V) |
| 임피던스 Z | 최소 6kΩ(500kHz/1V) |
| 직류 저항(Rdc) | 최대 30mΩ |
| 절연유전전압(고전압) | 1.8kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
고출력 스위칭 모드 전원 공급 장치, 산업용 전원 공급 장치, UPS(1kW~2kW 범위)
인버터, 모터 드라이브
통신용 전원 공급 장치, 서버용 전원 공급 장치
자동차 전자 장치, 신재생 에너지 시스템
스마트홈 기기, 휴대용 가전제품
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
자주 묻는 질문
Q1: 비정질 코어 인덕터의 주요 장점은 무엇입니까?
A1: 기존 실리콘 강철에 비해 비정질 코어는 에너지 손실을 80~90% 줄여 발열량을 크게 감소시킵니다. 또한 표준 인덕터보다 크기는 훨씬 작으면서도 더 높은 전류를 처리할 수 있습니다.
Q2: CD형 분할 코어 설계의 장점은 무엇입니까?
A2: CD형 분할 코어 설계 덕분에 공극을 쉽게 조절할 수 있습니다. 이러한 유연성을 통해 고객의 회로 및 리플 전류 요구 사항에 정확히 맞춰 전기적 성능을 정밀하게 맞춤 설정할 수 있습니다.
Q3: 이 인덕터는 가청 소음이나 잡음을 발생시킬까요?
A3: 아니요. 당사의 비정질 합금 소재는 고주파 코어 소음(삐걱거리는 소리)이나 윙윙거리는 소리를 제거합니다. 이러한 거의 소음이 없는 작동 덕분에 전기 자동차(EV) 및 오디오 시스템과 같이 소음에 민감한 응용 분야에 이상적입니다.
질문 4: 제 프로젝트에 대한 맞춤형 사양을 요청할 수 있나요?
A4: 네, 저희는 완벽한 맞춤 설계 서비스를 제공합니다. 고객의 특정 전력 시스템 요구 사항에 맞는 부품을 제작할 수 있도록 인덕턴스, 전류 정격, 전선 사양 및 물리적 크기를 조정할 수 있습니다.
이것 고효율 플랫 와이어 공통 모드 인덕터 이 제품은 고출력 밀도 전력 시스템을 위해 특별히 설계되었습니다. 평면 권선 구조는 표피 효과와 직류 저항을 효과적으로 최소화하여 전류 용량과 열 방출 효율을 크게 향상시킵니다. 탁월한 전자기 간섭(EMI) 억제 기능과 컴팩트한 크기를 갖춘 이 제품은 신에너지 자동차, 태양광 인버터, 고주파 스위칭 전원 공급 장치와 같은 최첨단 산업 응용 분야에 이상적인 선택입니다.
