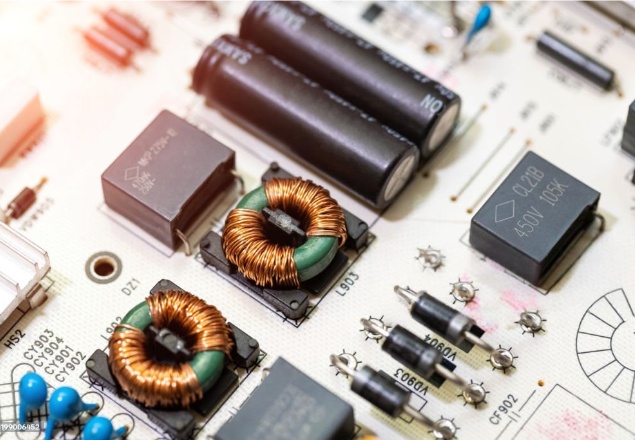

새로운 에너지 자동차의 거센 흐름 속에서, 5G 기지국의 맹렬한 전자기파 속에서, 그리고 태양광 발전소에서 조용히 에너지가 변환되는 과정 속에서, "보이지 않는 심장"이 강력하게 뛰며 전자 세계 전체의 효율성 논리를 재편하고 있습니다. 이것이 바로...비정질 인덕터핵심 소재가 "금속 유리"인 이 신비로운 부품은 획기적인 소재 특성을 통해 친환경 에너지 혁명과 디지털 미래를 이끄는 핵심 동력으로 떠오르고 있습니다.I. "금속 유리"의 비밀 공개: 비정질 인덕터는 무엇이 다를까요?비정질 합금은 초당 수백만 도의 초고속 냉각을 통해 "고정"된 금속으로, 원자들이 유리처럼 불규칙하게 배열되어 있습니다. 바로 이러한 비전통적인 구조 덕분에 비정질 인덕터는 네 가지 특별한 특성을 지니게 됩니다.탁월한 자기 전도도(투과율 최대 100,000 수준):마치 자기장을 위한 "고속도로"를 포장하는 것처럼, 이는 고주파 필터링 및 에너지 변환 효율을 크게 향상시킵니다.극히 낮은 손실률 (핵심 손실률 40% 이상 감소):열원으로부터 발생하는 열 손실을 최소화하고, 고빈도 작동 중에도 시원하고 안정적인 상태를 유지합니다.탁월한 안정성 (-40°C ~ 125°C 작동):극한의 추위나 더위에도 영향을 받지 않으며, 수명은 기존 인덕터보다 최대 3배 이상 길 수 있습니다.높은 포화 자속 밀도(>1.5 T) 및 소형화:더 작은 부피 안에 더 많은 에너지를 담아 고밀도 통합 요구 사항을 완벽하게 충족합니다.II. 다양한 산업 분야에 힘을 실어주다: "친환경 엔진"에서 "신호 수호자"까지1. 새로운 에너지 혁명을 위한 "효율성 증폭제"전기 자동차:비정질 코어를 장착한 온보드 충전기(OBC)는 최대 96%의 효율을 달성하여 충전 시간을 20% 단축하고, 구동 모터 코어 손실을 60%까지 줄이는 동시에 전력 밀도를 35% 향상시킵니다. 고급 전기차 한 대에는 수십 개의 비정질 인덕터가 필요하며, 중국의 연간 생산량이 688만 대를 넘어서면서 수요는 기하급수적으로 증가하고 있습니다.태양광 및 풍력 발전:인버터에서 고조파를 80dB 이상 감쇠시켜 시스템 효율을 2~3% 향상시킵니다. 미세 균열 감지 기능을 통해 풍력 터빈 기어박스의 미세 균열을 최대 30일 전에 조기에 감지하여 청정에너지 자산을 보호합니다.2. 고주파 통신용 "신호 수호자"5G 기지국:비정질/나노결정질 코어를 기반으로 하는 서큘레이터는 0.2dB의 삽입 손실과 최대 45dB의 절연 성능을 달성하여 Massive MIMO 안테나 성능을 지원하는 숨은 영웅 역할을 합니다.위성 통신:삽입 손실을 제어합니다.

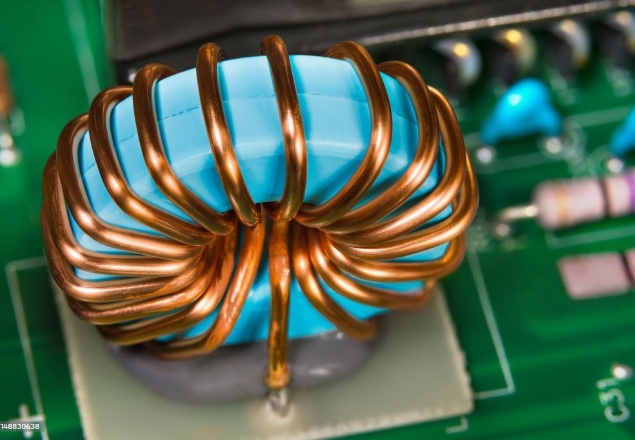

스마트 미터와 태양광 인버터부터 산업용 로봇에 이르기까지 현대 전기 시스템의 복잡한 네트워크에는 크기는 작지만 없어서는 안 될 중요한 역할을 하는 구성 요소가 하나 있습니다. 바로소형 전류 변압기(미니-CT)수많은 기기 속에 숨겨져 있는 이 기술은 다음과 같은 것들의 초석이 됩니다.안전하고 정확한 전류 측정 및 시스템 보호디지털화와 전력화가 전 세계를 휩쓸면서, 이 "숨은 영웅"의 중요성이 점점 더 커지고 있음을 이해하는 것이 필수적입니다.I. 핵심 정의: 소형 전류 변압기란 무엇인가?소형 전류 변압기는 다음을 나타냅니다.소형화되고 통합된 진화기존 전류 변압기의 핵심 임무는 전자기 유도 원리에 기반하여 1차측의 고전류, 고전압 신호를 2차측의 저전류 신호로 안전하고 비례적으로 변환하는 동시에 필수적인 기능을 수행하는 것입니다.전기적 절연.부피가 큰 산업용 CT와 달리, 미니 CT는 일반적으로 동전이나 손톱 크기 정도로 작으며, 인쇄 회로 기판(PCB) 통합이나 협소한 공간에 적합하도록 특별히 설계되었습니다. 이를 통해 스마트 미터 및 IoT 센서와 같은 장치에서 정밀한 전류 모니터링이 가능합니다.II. 작동 원리: 전자기 유도의 독창적인 응용.운영 과정은 패러데이 법칙을 따르며, 네 가지 주요 단계로 단순화할 수 있습니다.플럭스 생성:측정 대상인 교류 전류(1차측)는 도체(단일 권선 코일 역할을 함)를 통해 흐르면서 고효율 코어(예: 페라이트, 나노결정질)에 교류 자기장을 생성합니다.신호 유도:코어 주위를 감은 다회전 2차 권선은 비례하는 교류 전류를 유도합니다.비례 변환:변환 비율은 권선비에 의해 엄격하게 결정됩니다(예: 1000:1은 100A를 0.1A로 변환합니다).신호 출력:2차 전류는 샘플링 저항을 통과하면서 마이크로프로세서가 읽을 수 있는 전압 신호로 변환됩니다.안전 경고:작동 중,2차측은 절대로 개방 회로가 되어서는 안 됩니다.이는 위험할 정도로 높은 전압을 발생시켜 인력과 장비에 위험을 초래할 수 있기 때문입니다.III. 주요 특징: 소형, 고성능.Mini-CT는 단순히 "축소된" 버전이 아니라, 최신 전자 장비의 요구 사항에 맞춰 심층적으로 최적화된 제품입니다.높은 정확도와 넓은 대역폭:정확도는 ±0.1%에 달하며, 주파수 응답 범위는 50Hz에서 수십 kHz까지 넓어 전력 주파수 측정부터 스위칭 모드 전원 공급 장치 모니터링까지 다양한 요구 사항을 충족합니다.탁월한 전기 절연 성능:수천 볼트에 달하는 절연 전압을 제공하여 견고한 안전 장벽을 구축합니다.낮은 손실과 높은 효율:첨단 핵심 소재를 사용하여 자체 전력 소모를 최소화함으로써 측정 대상 회로에 미치는 영향을 최대한 줄였습니다.높은 비용 효율성과 손쉬운 통합:PCB 실장형, 스루홀형, 클립온형 등 다양한 패키지를 제공하여 대량 생산에 적합하고 설계 과정을 크게 간소화합니다.IV. 핵심 응용 분야: 다양한 산업 분야에 역량 강화.스마트 그리드 및 에너지 계량:스마트 미터의 "심장" 역할을 하며 시간대별 요금제 및 부하 모니터링과 같은 고급 기능을 가능하게 하여 전력망 디지털화의 핵심 센서가 됩니다.산업 자동화:가변 주파수 드라이브(VFD), 서보 드라이브 및 로봇에 실시간 위상 전류 피드백을 제공하여 과부하 보호 및 정밀 제어를 가능하게 합니다.재생 에너지:태양광 인버터와 풍력 터빈 컨버터는 전력 생산 효율과 계통 동기화를 극대화하기 위해 정확한 DC 및 AC 측 전류 샘플링에 이러한 장치에 의존합니다.소비자 가전 및 사물 인터넷(IoT):스마트 소켓, 충전기 및 에너지 관리 시스템에 통합되어 사용자가 에너지 절약을 실천하고 전력 사용량을 시각화할 수 있도록 지원합니다.전문 분야:철도 운송, 데이터 센터 UPS 시스템 및 고급 의료 장비에 안정적이고 신뢰할 수 있는 전기 매개변수 모니터링을 제공합니다.V. 선택 가이드: 주요 매개변수에 대한 빠른 참조.용도에 맞는 미니 CT를 선택하려면 다음 매개변수를 체계적으로 평가해야 합니다.  고려 차원주요 매개변수 및 설명전기적 매개변수정격 전류/권선비:측정 범위를 일치시키세요.정확도 등급:(0.1, 0.2, 0.5, 1.0).부담 저항성:정격값을 초과해서는 안 됩니다.주파수 및 안전주파수 범위:작동 주파수(전력 주파수/고주파)를 반드시 포함해야 합니다.절연 전압:시스템의 최대 전압보다 높아야 합니다.기계 및 환경장착 방식:PCB, 스루홀, 클립온.작동 온도/습도:적용 환경에 적합합니다.VI. 미래 동향: 더욱 스마트하고 통합된 솔루션으로의 전환.기술의 발전은 미니 CT의 미래 형태를 바꾸고 있습니다.소재 혁신:새로운 소재들:나노결정 합금크기와 손실을 더욱 줄이는 동시에 정확도와 대역폭을 향상시키고 있습니다.지능형 통합:자체 진단 기능과 디지털 출력(예: I²C)이 내장된 "스마트 센서" 유형의 CT가 등장하면서 시스템 설계가 간소화되고 있습니다.기술 융합:코어리스 기술에는 다음과 같은 것들이 있습니다.광전류 감지고급 애플리케이션에 진출하여 거의 이상적인 절연 및 간섭 방지 기능을 제공하고 있습니다.시장 동인:전기차 급속 충전, 에너지 저장 시스템, 스마트 빌딩과 같은 신흥 분야는 지속적으로 새로운 성장 수요를 창출하고 있습니다.결론회로 깊숙이 숨겨진 정밀 부품인 소형 전류 변압기는 안전성, 정확성, 효율성을 바탕으로 사회의 전력화와 지능화를 묵묵히 뒷받침하고 있습니다. 엔지니어, 정책 결정자, 그리고 전체 산업계에 있어 이 핵심 부품을 깊이 이해하고 효과적으로 활용하는 것은 더욱 안정적이고 효율적이며 지능적인 전력 시스템을 구축하는 데 있어 매우 중요한 단계입니다. 기술이 발전함에 따라 전류 변압기의 역할은 '조용한 측정'에서 '능동적인 감지'로 변화하여 미래의 전기 생태계에서 더욱 큰 가치를 창출할 것입니다.

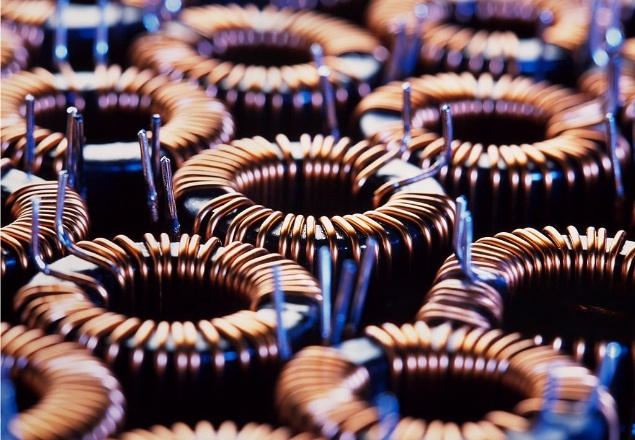

고주파 및 고효율 전력 전자 시대에 자기 부품의 성능은 시스템 효율을 직접적으로 좌우합니다. 획기적인 기술인 노치 갭 비정질 코어는 신에너지, 5G 통신, 고성능 산업용 전원 공급 장치 등 다양한 분야에 혁신을 가져오고 있습니다. 본 가이드는 이 기술의 핵심 원리, 성능상의 이점, 적용 시나리오 및 선정 기준을 체계적으로 분석하여 엔지니어, 설계자 및 구매 담당자가 그 잠재력을 정확하게 파악할 수 있도록 지원합니다.I. 홈이 파인 틈이 있는 비정형 코어: 기술적 원리그 우수성을 이해하기 위해서는 세 가지 차원에서 분석하는 것이 필수적입니다."비정형" 재료:급속 응고(냉각 속도 > 10⁶ K/s)를 통해 제조되어 원자 배열이 불규칙한 비정질 합금 구조를 형성합니다. 이러한 구조는 결정립 경계와 자기 도메인 고정점을 제거하여 극도로 낮은 보자력과 높은 투자율이라는 기본적인 특성을 제공합니다.토러스형 구조:폐쇄형 토로이드 경로는 최적의 자기 플럭스 가둠을 제공하여 자기 누설을 크게 줄이고 균일한 자기장 분포를 보장하며 에너지 전달 효율을 향상시킵니다."틈새형 디자인"자기 토로이드에 정밀하게 가공된 특정 홈 또는 틈. 이 중요한 설계는 다음과 같습니다.와전류 경로를 분할하여 고주파 와전류 손실을 효과적으로 억제합니다.내부 응력을 완화하여 열 안정성과 기계적 신뢰성을 향상시킵니다.미세 공극을 분산시켜 자기 성능과 열 방출을 최적화합니다.이 세 가지 측면의 조합은 고주파 및 고출력 밀도의 문제를 해결하는 데 이상적인 자기 솔루션을 제공합니다.II. 핵심 장점: 노치형 갭이 있는 비정질 코어를 선택해야 하는 이유는 무엇일까요?기존의 실리콘강, 페라이트 및 표준 비정질 코어와 비교했을 때, 그 장점은 매우 큽니다.초저고주파 손실:노치는 물리적으로 큰 와전류를 차단합니다. 20kHz 이상의 주파수 대역에서 와전류 손실은 표준 비정질 코어에 비해 30~50% 감소할 수 있습니다. 예를 들어, 100kHz 및 0.5T 조건에서 일반적인 총 코어 손실은 250~280kW/m³까지 낮아져 시스템 효율을 직접적으로 향상시킬 수 있습니다.탁월한 열 안정성 및 열 방출 성능:노치는 내부 응력을 해소하고 제어된 비정질/나노결정 구조를 형성하여 150°C와 같은 고온에서 장기간(예: 1000시간) 작동 후에도 자기 성능 저하를 최소화합니다(예: 포화 자속 밀도 감소율이 약 1.5%에 불과함). 동시에 노치에 의해 형성된 추가적인 열 방출 표면은 코어 온도 상승을 15~25°C까지 낮출 수 있습니다.높은 투과율과 균일한 유속:높은 초기 투자율(µi ≈ 5,000 – 6,000)과 최적화된 토로이드 및 노치 설계가 결합되어 매우 균일한 자속 분포를 구현합니다. 이를 통해 코어는 더 높은 자속 밀도(15~20% 증가)에서 작동할 수 있어 소자 소형화 및 고출력 밀도 구현이 가능합니다.탁월한 EMC 성능:분산형 공극은 자기 누설을 효과적으로 억제하여 방사 EMI를 5~8dB, 전도성 EMI를 3~6dB까지 감소시킵니다. 또한, 노치는 자기변형 진동을 분산시켜 가청 소음을 크게 줄여 가전제품이나 데이터 센터와 같이 소음이 매우 적은 환경에 적합합니다.높은 맞춤 설정 기능:노치 파라미터(수량, 깊이, 분포 패턴)는 주파수(kHz~MHz), 전력 레벨(kW~MW), 성능 목표(예: 손실, 인덕턴스, 비용) 등 특정 애플리케이션 요구 사항에 따라 유연하게 조정하여 최적의 설계 균형을 달성할 수 있습니다.III. 주요 응용 시나리오이 제품의 성능상 이점은 다음과 같은 분야에서 최대한 활용됩니다.고주파 전력 변환기:LLC 공진 변환기, 위상 편이 풀 브리지 전원 공급 장치 등은 서버 전원 공급 장치, 통신 기지국 전원 공급 장치 등에 사용되어 효율과 전력 밀도를 향상시킵니다.새로운 에너지 시스템:태양광 인버터의 고주파 승압 인덕터, 에너지 저장용 전력 변환 시스템(PCS)의 필터링 및 에너지 저장 인덕터, 풍력 발전 변환기.산업용 전원 공급 장치 및 모터 드라이브:중고출력 스위칭 모드 전원 공급 장치, 무정전 전원 공급 장치(UPS), 가변 주파수 드라이브(VFD) 및 서보 드라이브에 사용되는 인덕터 및 변압기.통신 및 데이터 센터:데이터센터용 5G RF 전원 공급 장치, PoE(Power over Ethernet) 모듈, 48V 버스 변환기(BCM).특수 전원 공급 장치 및 의료 장비:항공, 의료 영상 장비 등에 사용되는 전원 공급 장치는 효율, 온도 상승 및 신뢰성에 대한 요구 사항이 매우 높습니다.IV. 선정 시 주요 고려 사항노치형 갭이 있는 비정질 코어를 선택할 때는 체계적인 평가를 권장합니다.작동 빈도 및 손실:시스템의 동작 주파수 대역을 정의하고 해당 대역 내에서 목표 코어의 특정 코어 손실(Pcv) 곡선을 비교합니다.전력 및 자속 밀도:출력 수준과 토폴로지를 기반으로 필요한 자속 밀도(ΔB)를 계산하고, 이 값이 원자로 노심의 포화 자속 밀도(Bs)보다 충분한 여유를 두고 낮게 유지되도록 합니다.열 관리 요구 사항:시스템 냉각 조건을 평가하고 온도 상승 데이터 및 열 방출 특성을 고려하여 코어를 선택하십시오.크기 및 형태 제약 조건:설치 공간을 고려하여 코어의 외경, 내경, 높이 및 맞춤형 노치 레이아웃을 결정합니다.비용 및 공급망:성능 요구 사항을 충족하는 동시에 초기 비용, 에너지 효율로 인한 수명 주기 비용 절감, 공급업체 안정성 및 기술 지원 역량을 종합적으로 고려해야 합니다.미래 전망전력 전자 기술이 고주파, 고효율, 고집적화를 향해 발전함에 따라, 소재 및 구조적 이점을 결합한 노치 갭 비정질 코어는 응용 분야의 경계를 지속적으로 확장해 나갈 것입니다. 첨단 패키징 기술 및 지능형 설계 도구와 결합하여, 이러한 코어는 차세대 친환경 고밀도 전력 시스템 구축의 핵심 요소가 될 것입니다.
