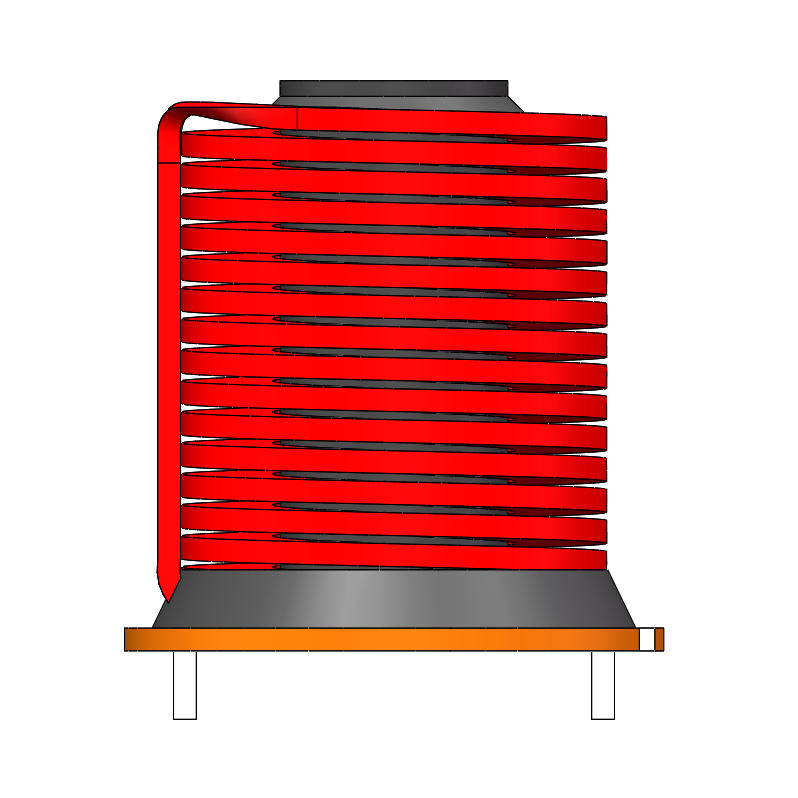

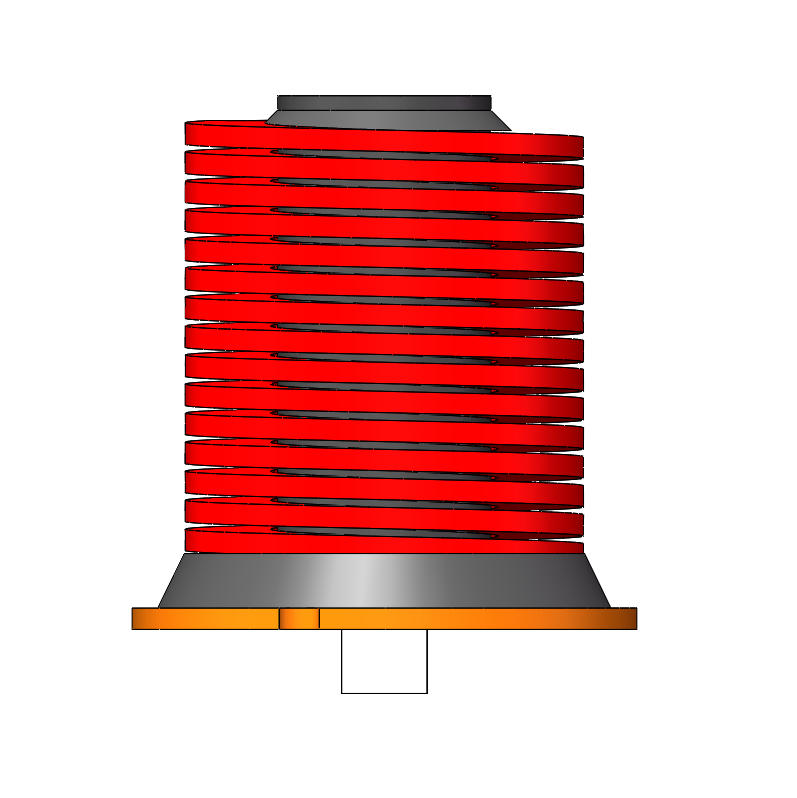

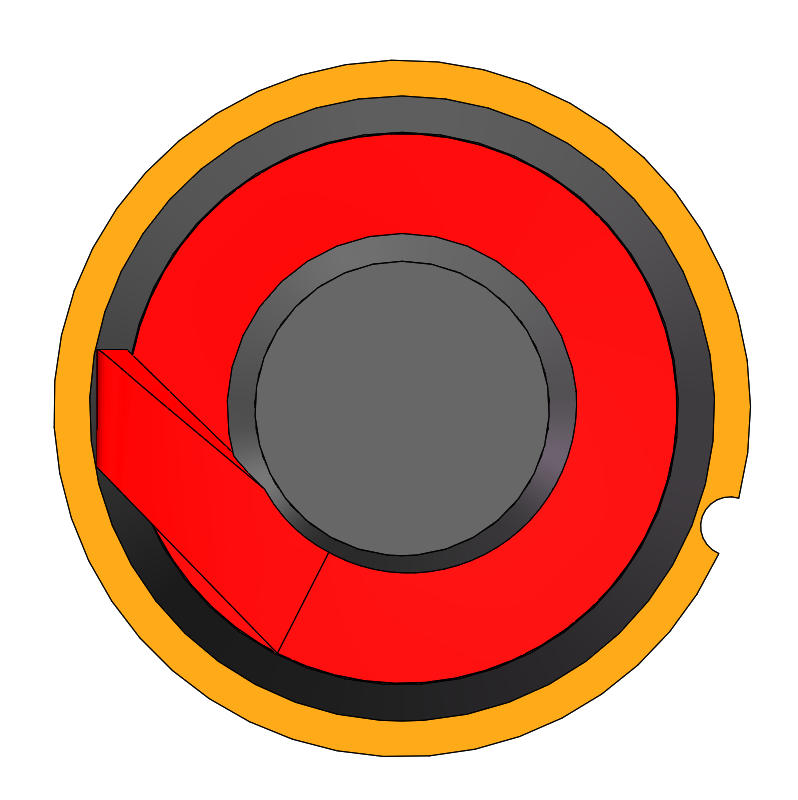

고전류 포화 방지 로드 코어 인덕터
로드형 분말 코어 인덕터 시리즈는 중요한 전력 관리 및 EMI 필터 애플리케이션을 위해 설계된 고성능 수동 부품입니다. 첨단 분말 합금 소재로 구성된 로드형 자기 코어 주위에 코일이 감겨 있는 이 인덕터는 높은 DC 바이어스 조건에서도 탁월한 포화 방지 성능을 제공합니다. 개방 루프 자기 구조는 넓은 전류 범위에서 안정적인 인덕턴스를 보장하는 동시에 낮은 코어 손실과 우수한 열 방출 성능을 유지합니다. 일반적인 적용 분야로는 신뢰성과 일관된 전기적 성능이 매우 중요한 고효율 스위칭 전원 공급 장치, 산업용 전력 변환기, 자동차 ECU 및 잡음에 민감한 통신 장비 등이 있습니다.
주요 특징
뛰어난 포화 방지 기능: 수백 암페어에 달하는 고전류를 처리할 수 있으며, 고전류 조건에서도 인덕턴스가 급격히 감소하지 않는 안정적인 특성을 보입니다.
높은 열 방출 효율: 동일한 조건에서 온도 상승은 기존 원형 와이어 인덕터보다 훨씬 낮으며, 기존 설계 대비 20°C 이상 감소합니다.
소형화에 유리함: 고출력 애플리케이션에서 자기 부품의 크기를 효과적으로 줄여 소형 장비 설계 요구를 충족할 수 있습니다.
DC-디아스| 전류(A) | 인덕턴스 uH |
| 0 | 11.8 |
| 5 | 11.7 |
| 10 | 11.3 |
| 15 | 11 |
| 20 | 10.8 |
| 25 | 10.6 |
| 30 | 10.4 |
| 35 | 10.2 |
| 40 | 9.9 |
| 45 | 9.8 |
| 50 | 9.6 |
권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | 1-2 | QZY-2/180 1.5*6 | 17.5TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | QZY-2/180 1.5*6 |
| 자기 코어 | R15*36-090 |

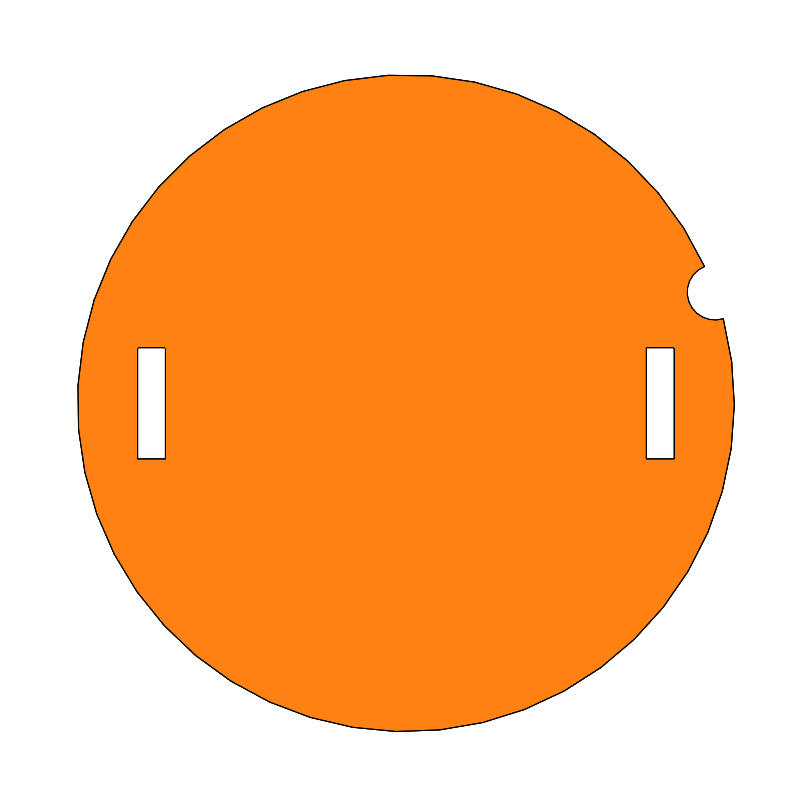

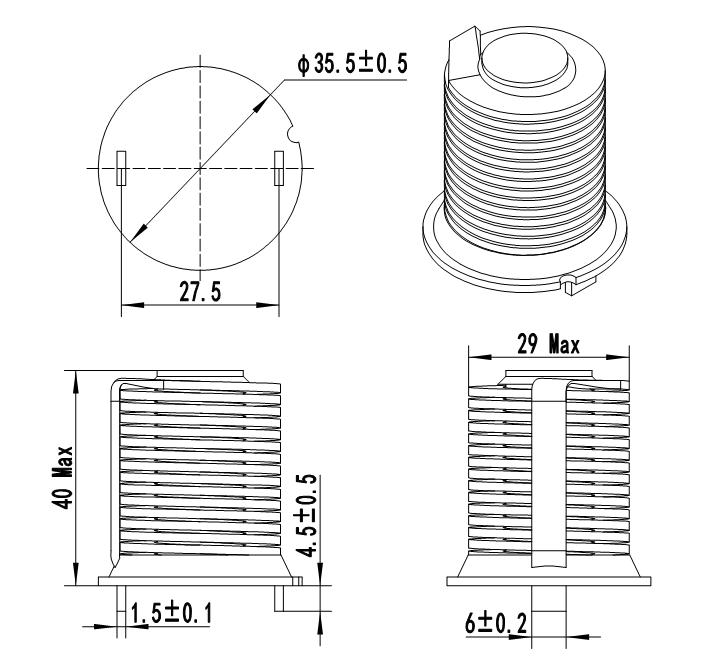

| 보빈/코일 성형기 | φ35.5/T2.0/FR-4 |
| 실리콘 고무 | 500유로 |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 #1 | 11uH ±15%(20KHz/1V) |
| 인덕턴스 #2 | 9uH 분 (20kHz/1V/50A) |
| 직류 저항(Rdc) | 최대 3.5mΩ |
| 절연유전전압(고전압) | 2.0kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
당사의 로드 코어 인덕터는 고출력 필터링 및 역률 보정 애플리케이션에서 안정적인 성능을 제공하도록 설계되어 까다로운 전력 전자 시스템에 이상적입니다.
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
자주 묻는 질문
Q1: 비정질 코어 인덕터의 주요 장점은 무엇입니까?
A1: 기존 실리콘 강철에 비해 비정질 코어는 에너지 손실을 80~90% 줄여 발열량을 크게 감소시킵니다. 또한 표준 인덕터보다 크기는 훨씬 작으면서도 더 높은 전류를 처리할 수 있습니다.
Q2: CD형 분할 코어 설계의 장점은 무엇입니까?
A2: CD형 분할 코어 설계 덕분에 공극을 쉽게 조절할 수 있습니다. 이러한 유연성을 통해 고객의 회로 및 리플 전류 요구 사항에 정확히 맞춰 전기적 성능을 정밀하게 맞춤 설정할 수 있습니다.
Q3: 이 인덕터는 가청 소음이나 잡음을 발생시킬까요?
A3: 아니요. 당사의 비정질 합금 소재는 고주파 코어 소음(삐걱거리는 소리)이나 윙윙거리는 소리를 제거합니다. 이러한 거의 소음이 없는 작동 덕분에 전기 자동차(EV) 및 오디오 시스템과 같이 소음에 민감한 응용 분야에 이상적입니다.
질문 4: 제 프로젝트에 대한 맞춤형 사양을 요청할 수 있나요?
A4: 네, 저희는 완벽한 맞춤 설계 서비스를 제공합니다. 고객의 특정 전력 시스템 요구 사항에 맞는 부품을 제작할 수 있도록 인덕턴스, 전류 정격, 전선 사양 및 물리적 크기를 조정할 수 있습니다.
