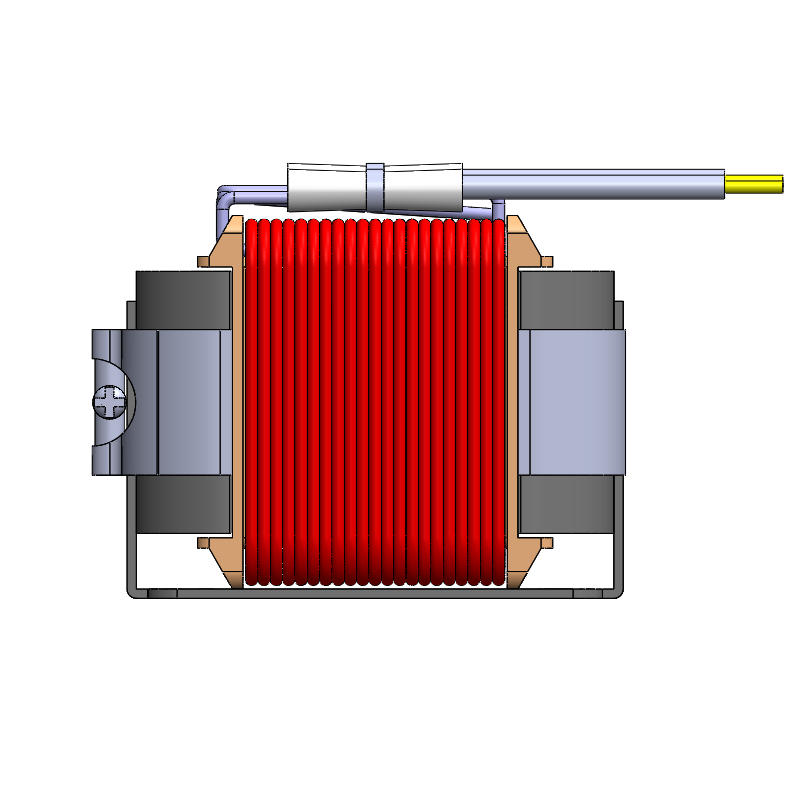

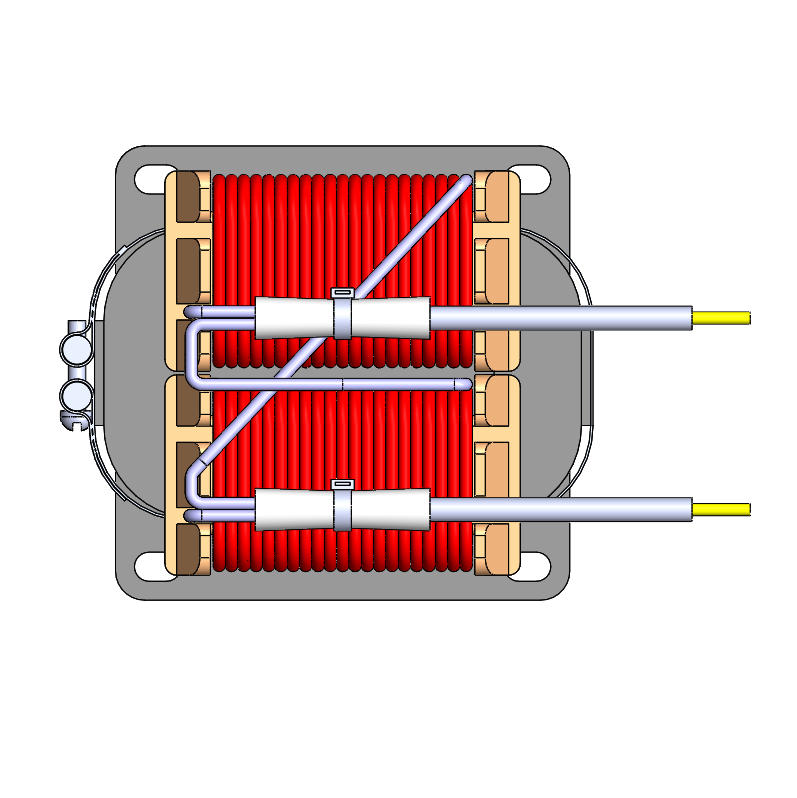

에너지 효율적인 시스템을 위한 고출력 밀도 CD형 비정질 인덕터
고출력 밀도 및 에너지 효율 시스템을 위해 설계된 이 CD형 비정질 인덕터는 CD 구조의 우수한 열 성능과 비정질 합금의 초저 코어 손실을 완벽하게 결합합니다. 컴팩트한 크기로 PCB 공간을 절약하면서도 고주파, 고전류 작동 조건에서도 탁월한 자기 성능과 열 안정성을 유지합니다. 최소한의 발열과 뛰어난 변환 효율을 통해 전체 전력 시스템 성능을 향상시키는 데 필수적인 부품입니다.
주요 특징
초저전력 소모 및 최고 효율: 비정질 합금 기술은 히스테리시스와 와전류 손실을 최소화하여 기존 실리콘 강판에 비해 코어 손실을 약 80~90% 절감합니다. 이는 열 손실을 획기적으로 줄이고 전력 변환 효율을 극대화합니다.
높은 포화 저항: 높은 포화 자속 밀도(Bs ≈ 1.2–1.56T)를 자랑하는 이 소재는 표준 페라이트(0.3–0.5T)의 약 3~5배에 달하며, 급격한 서지 전류 발생 시 자기 포화를 효과적으로 방지하여 시스템의 신뢰성을 보장합니다.
혁신적인 환경 발자국 감소: 높은 투자율과 높은 Bs 값의 시너지 효과로 기존 인덕터의 물리적 크기를 10%~12.5% 수준으로 줄여 동일한 인덕턴스를 구현할 수 있으며, 이를 통해 초소형 고밀도 레이아웃에 전례 없는 잠재력을 열어줍니다.
조용하고 진동이 적은 작동: 극히 낮은 자기변형 계수는 코어에서 발생하는 소음과 험 노이즈를 사실상 제거하여 전기차 파워트레인, 고급 오디오 및 의료 장비의 엄격한 정숙성 요구 사항을 충족합니다.
광범위한 온도 범위에서의 신뢰성: 500°C를 초과하는 높은 퀴리점을 특징으로 하는 이 코어는 -55°C에서 130°C에 이르는 극한 온도 범위에서 일관된 성능을 유지하여 열 스트레스 환경에서도 안정적인 작동을 보장합니다.

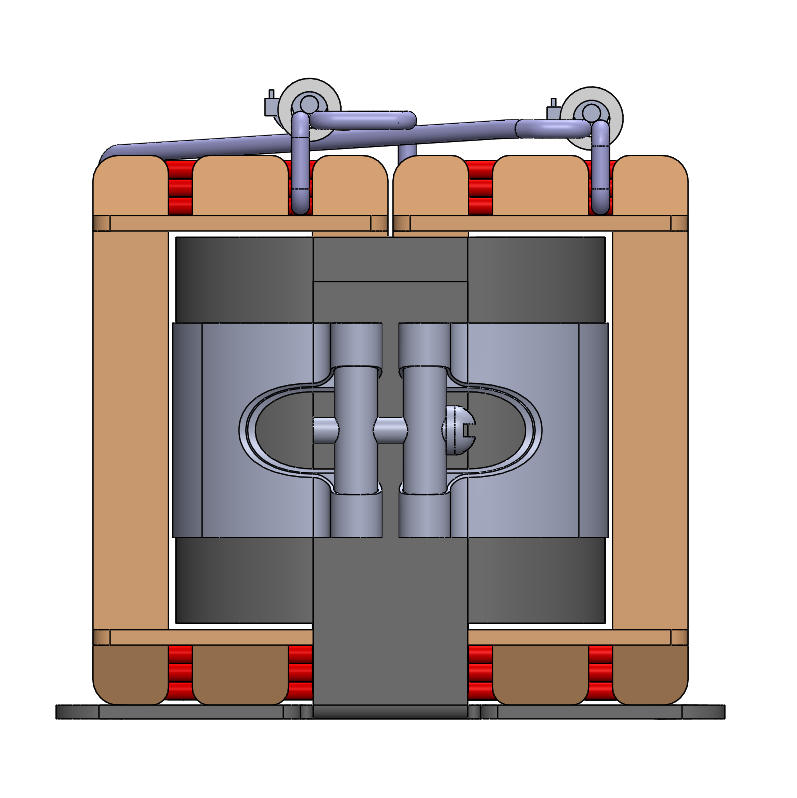

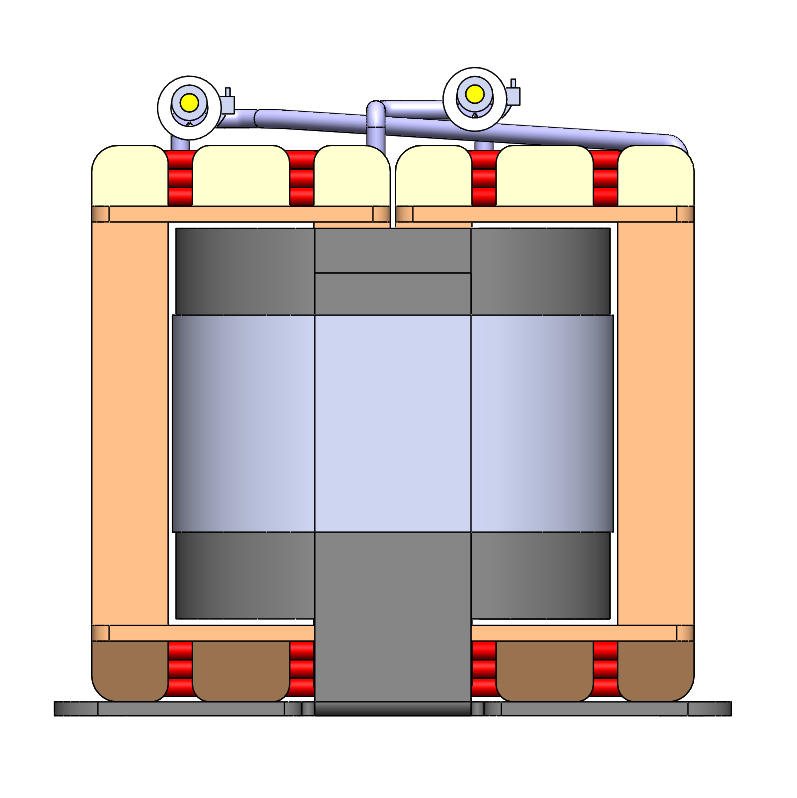

맞춤형 자기 경로: 분할 코어 CD 아키텍처는 공극을 정밀하게 조정할 수 있도록 하여 회로 기준 및 리플 전류 허용 오차에 맞춘 유효 투과율 설정을 가능하게 합니다.
.
DC-디아스| 전류(A) | 인덕턴스 uH |
| 0 | 588 |
| 5 | 588 |
| 10 | 585 |
| 15 | 579 |
| 20 | 571 |
| 25 | 558 |
| 30 | 539 |
| 35 | 516 |
| 40 | 477 |
| 45 | 435 |
권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | S1-F1 | QZY-2/180 Φ2.1*1P | 39TS | 참조 회전 |
| N2 | S2-F2 | QZY-2/180 Φ2.1*1P | 39TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | QZY-2/180 φ2.1 |

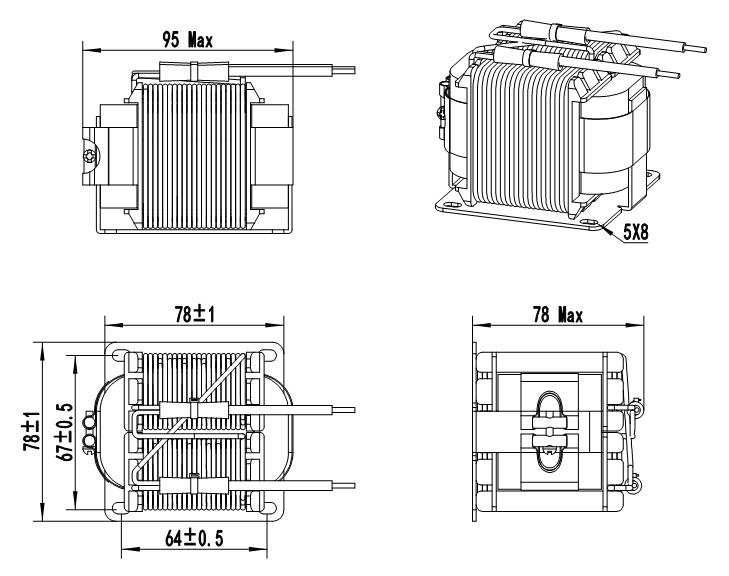

| 자기 코어 | CD80*50*45/1K101 |
| 보빈/코일 성형기 | CD80*50*45/PBT |
| 절연 바니시 | ET-90C |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 #1 | 550uH 최소(1KHz/1V/0A) |
| 인덕턴스 #2 | 500uH 최소(1KHz/1V/30A) |
| 직류 저항(DCR) | 최대 20mΩ |
| 절연유전전압(고전압) | 1.8kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
재생에너지 및 에너지 저장 시스템(ESS): 고출력 변환 효율을 높이기 위해 태양광 인버터, 에너지 저장 PCS 및 풍력 발전 시스템에 최적화되어 있습니다.
전기차 및 충전 인프라: 차량 탑재형 충전기(OBC), DC-DC 컨버터 및 초고속 충전기에서 요구되는 극저소음 작동, 고효율 및 서지 저항에 대한 엄격한 요구 사항을 충족합니다.
데이터 센터 및 서버 성능: AI 서버, 고성능 컴퓨팅 장치 및 고밀도 스위칭 모드 전원 공급 장치(SMPS)에 최적화되어 PCB 공간을 효율적으로 활용할 수 있습니다.
첨단 산업 및 의료 기기: 산업 자동화 드라이브, 정밀 고주파 전력 장치 및 소음에 민감한 의료 영상 시스템에 이상적입니다.
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
