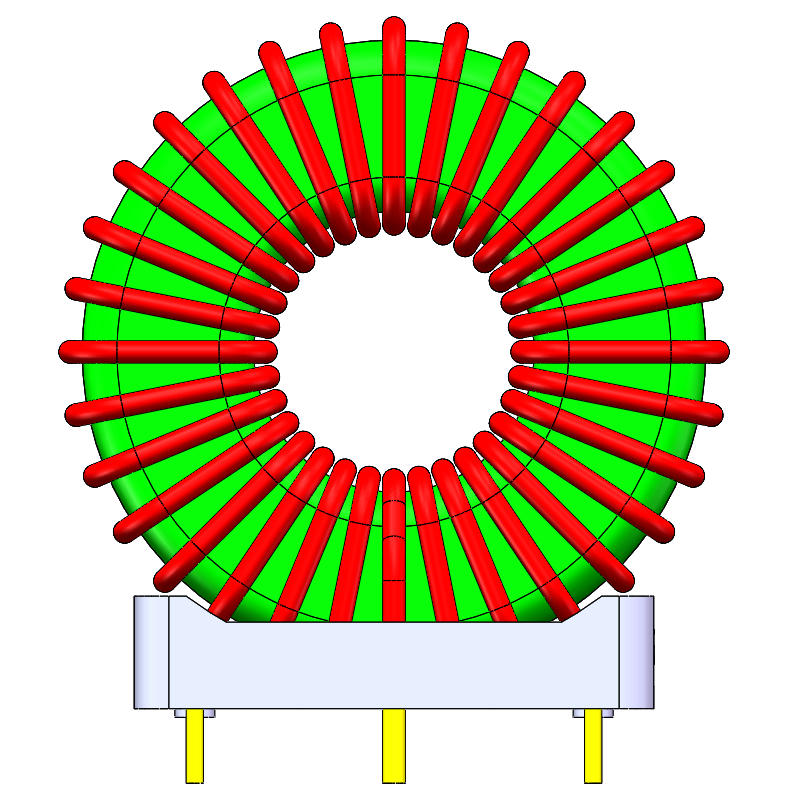

스마트 및 에너지 절약형 가전제품을 위한 고급 토로이드형 분말 코어 인덕터
최신 가전제품 전력 시스템에 최적화된 이 토로이드형 분말 코어 인덕터는 에너지 저장, EMI 필터링 및 전력 변환 분야에서 탁월한 성능을 제공합니다. 분말 코어의 분산형 공극 구조는 우수한 DC 바이어스 특성을 제공하여 고전류 조건에서도 안정적인 인덕턴스 성능을 보장합니다. 또한, 낮은 손실의 자기적 특성은 발열을 줄이고 시스템 효율을 향상시키는 데 기여합니다. 높은 전력 밀도를 갖춘 컴팩트한 토로이드형 설계로 냉장고, 세탁기, 에어컨 및 기타 스마트 가전제품에 적합합니다. 장기간 안정적인 작동을 위해 설계되었으며, 까다로운 작동 환경에서도 일관된 성능을 제공합니다.
주요 특징
최적화된 자성 소재는 포화에 대한 강력한 저항성을 제공하여 높은 직류 전류에 노출되더라도 인덕터가 안정적인 인덕턴스 특성을 유지할 수 있도록 합니다. 이는 고부하 및 과도 조건에서도 안정적인 작동을 보장합니다.
저손실 코어 소재로 설계된 이 인덕터는 작동 중 에너지 손실을 최소화합니다. 발열량 감소는 시스템 효율 향상에 도움을 주고 장기적인 성능 안정성을 높여줍니다.
폐쇄형 자기 경로 구조는 누설 자속을 줄이고 주변 부품에 대한 전자기 간섭을 제한하는 데 도움이 됩니다. 또한 외부 자기 교란에 대한 내성을 강화하여 잡음에 민감한 전자 시스템에 적합합니다.
컴팩트한 구조 덕분에 제한된 설치 공간 내에서도 높은 인덕턴스와 높은 전류 용량을 구현할 수 있습니다. 따라서 소형화 및 전력 밀도 향상이 요구되는 애플리케이션에 이상적인 선택입니다.
최적화된 코어 손실 특성과 효율적인 방열 설계를 통해 이 인덕터는 연속 작동 중에도 온도 상승을 제어하여 고온 작업 환경에서도 안정적이고 신뢰할 수 있는 성능을 제공합니다.
DC-디아스| 전류(A) | 인덕턴스 uH |
| 0 | 565 |
| 2 | 542 |
| 4 | 500 |
| 6 | 442 |
| 8 | 378 |
| 10 | 317 |
| 12 | 262 |
| 14 | 216 |
| 16 | 178 |
| 18 | 147 |

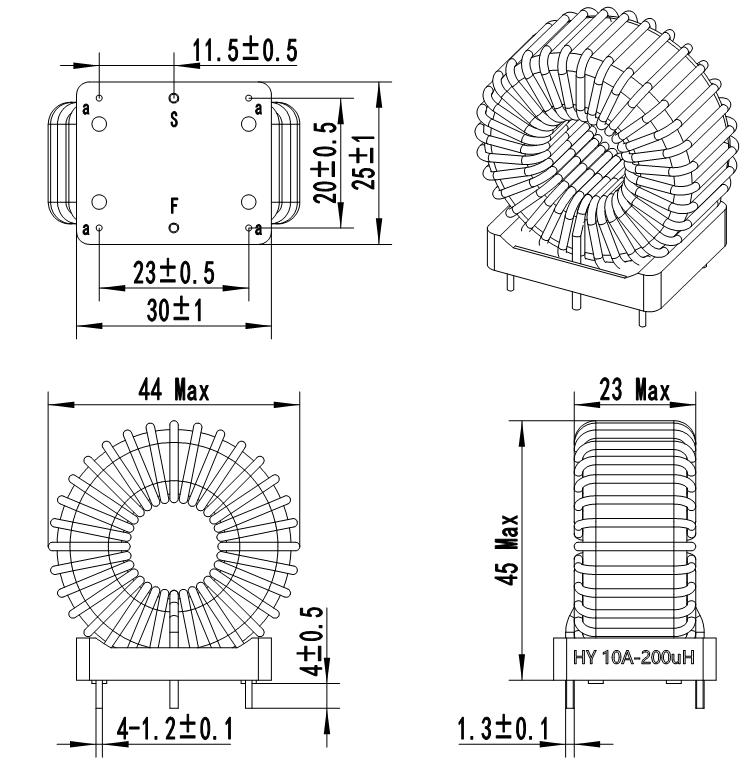

권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | 샌프란시스코 | CCA QZY-2/180 Φ1.3*1P | 60TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | CCA QZY-2/180 Φ1.3 |
| 자기 코어 | NPH140060H16 |
| 보빈/코일 성형기 | 30X45/T375HF/흑색 |
| 에폭시 접착제 | 116P-1 A/B |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 #1 | 560uH±15%(60KHz/1V/0A) |
| 인덕턴스 #2 | 200uH 최소(60kHz/1V/10A) |
| 직류 저항(DCR) | 최대 85mΩ |
| 절연유전전압(고전압) | 1.8kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
전력 변환 시스템:
스위칭 모드 전원 공급 장치(SMPS), DC 전력 모듈 및 안정적인 인덕턴스와 효율적인 전류 처리가 요구되는 에너지 변환 회로에 널리 사용됩니다.
전기 자동차 전력 전자 장치:
전기차 온보드 충전기(OBC), 자동차 DC-DC 컨버터 및 기타 고출력 차량 충전 및 전력 관리 시스템에 적용됩니다.
산업 및 통신 인프라:
소형 설계와 높은 신뢰성이 요구되는 산업용 전원 공급 장치, 통신 장비, 고출력 기지국 시스템 및 서버 전원 아키텍처에 적합합니다.
역률 및 고조파 제어:
전력 품질 및 운영 효율성을 향상시키기 위해 PFC 회로, 고조파 필터링 애플리케이션 및 산업용 전력 조절 시스템에 이상적입니다.
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
트랙형 코어와 수직 평면 권선의 조합으로 최소한의 구리 손실과 탁월한 고주파 EMI 필터링 성능을 최소 공간에서 구현합니다. 전기차, 서버 전원 공급 장치, 산업 자동화 등 까다로운 환경에 최적화된 제품입니다.
