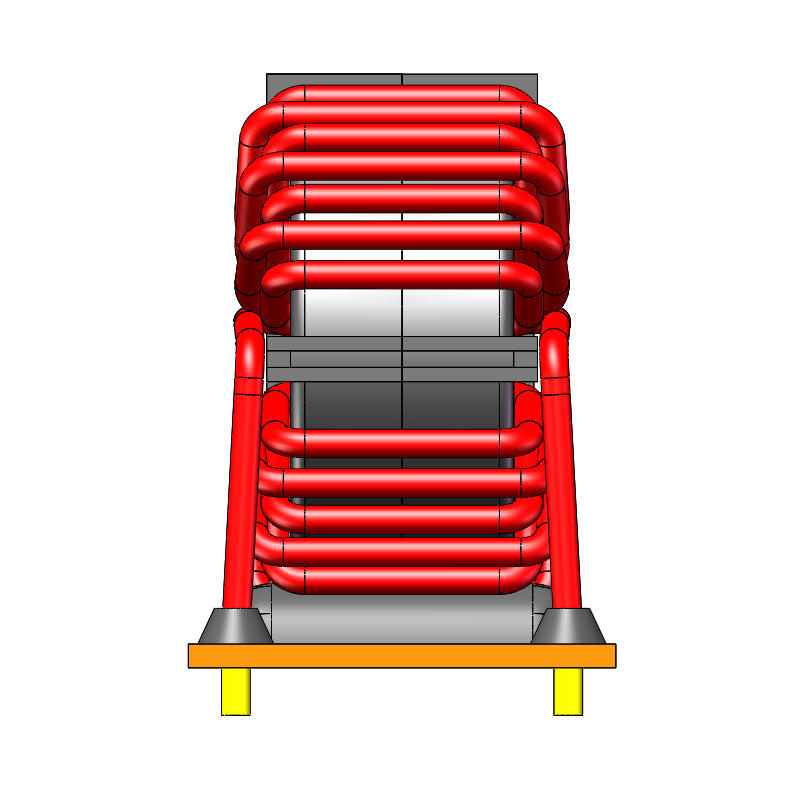

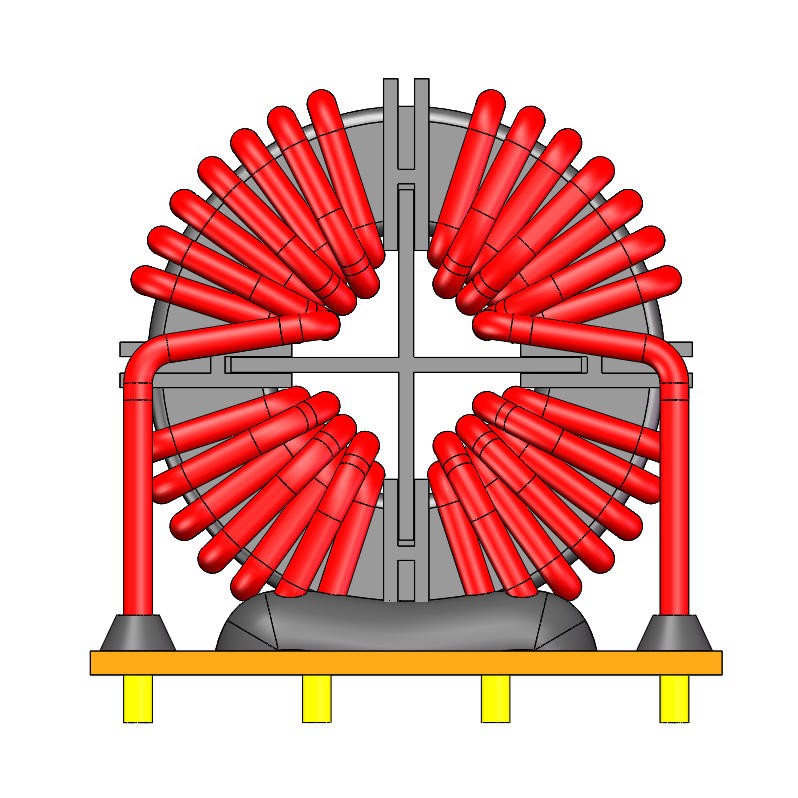

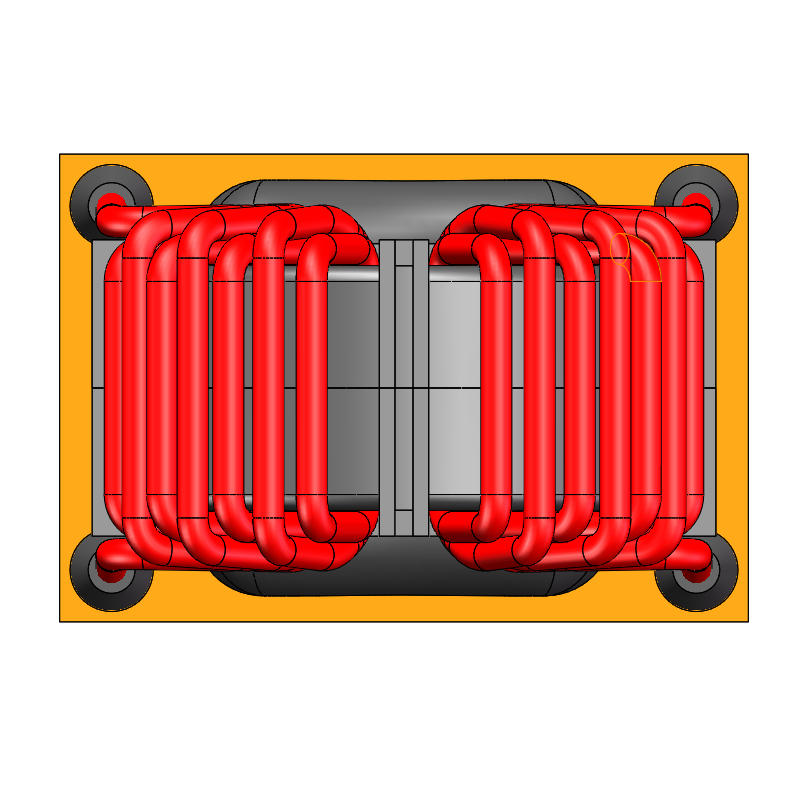

고인덕턴스 나노결정질 3상 공통모드 초크
나노결정질 공통모드 초크는 높은 전력 밀도, 뛰어난 신뢰성 및 극한의 작동 조건을 요구하는 응용 분야에 널리 사용됩니다.
주요 특징
광대역(kHz–MHz) 고임피던스 잡음 억제
높은 DC 바이어스 조건에서도 탁월한 포화 방지 성능
-40°C에서 +130°C까지 안정적인 성능
낮은 코어 손실로 효율 향상
DCR 감소로 크기가 작아졌습니다.
지프빈도 (kHz)) | 임피던스(킬로옴) |
| 1 | 0.32 |
| 100 | 10.8 |
| 200 | 14.7 |
| 300 | 17.2 |
| 400 | 18.8 |
| 500 | 19.6 |
| 600 | 19.4 |
| 700 | 18.4 |
| 800 | 17.1 |
| 1000 | 14.1 |
| 2000 | 6.6 |
| 3000 | 3.6 |
| 4000 | 3.1 |
| 5000 | 2.2 |

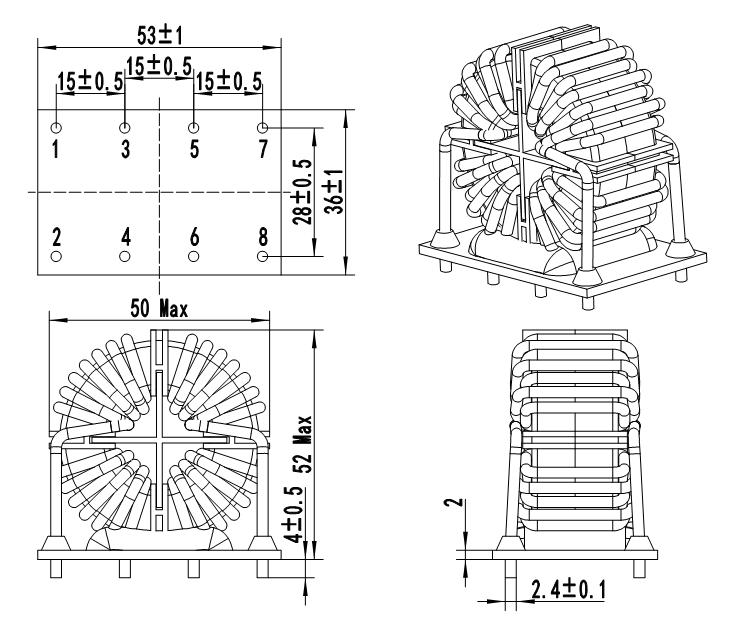

권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | 1-2 | QZY-2/180 Φ2.4*1P | 7TS | 참조 회전 |
| N2 | 3-4 | QZY-2/180 Φ2.4*1P | 7TS | 참조 회전 |
| N3 | 5-6 | QZY-2/180 Φ2.4*1P | 7TS | 참조 회전 |
| N4 | 7-8 | QZY-2/180 Φ2.4*1P | 7TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | QZY-2/180 Φ2.4*1P |
| 자기 코어 | 티40*25*15/1K107 |
| 보빈/코일 성형기 | T40*25*15/PBT/흑색 |
| 에폭시 접착제 | 500유로 |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 | 3mH 최소 (1KHz/1V) |
| 직류 저항(DCR) | 최대 2.5mΩ |
| 절연유전전압(고전압) | 1.8kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
나노결정질 공통모드 초크는 주요 산업 전반에 걸쳐 널리 채택되고 있습니다.
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
자주 묻는 질문
Q1: 비정질 코어 인덕터의 주요 장점은 무엇입니까?
A1: 기존 실리콘 강철에 비해 비정질 코어는 에너지 손실을 80~90% 줄여 발열량을 크게 감소시킵니다. 또한 표준 인덕터보다 크기는 훨씬 작으면서도 더 높은 전류를 처리할 수 있습니다.
Q2: CD형 분할 코어 설계의 장점은 무엇입니까?
A2: CD형 분할 코어 설계 덕분에 공극을 쉽게 조절할 수 있습니다. 이러한 유연성을 통해 고객의 회로 및 리플 전류 요구 사항에 정확히 맞춰 전기적 성능을 정밀하게 맞춤 설정할 수 있습니다.
Q3: 이 인덕터는 가청 소음이나 잡음을 발생시킬까요?
A3: 아니요. 당사의 비정질 합금 소재는 고주파 코어 소음(삐걱거리는 소리)이나 윙윙거리는 소리를 제거합니다. 이러한 거의 소음이 없는 작동 덕분에 전기 자동차(EV) 및 오디오 시스템과 같이 소음에 민감한 응용 분야에 이상적입니다.
질문 4: 제 프로젝트에 대한 맞춤형 사양을 요청할 수 있나요?
A4: 네, 저희는 완벽한 맞춤 설계 서비스를 제공합니다. 고객의 특정 전력 시스템 요구 사항에 맞는 부품을 제작할 수 있도록 인덕턴스, 전류 정격, 전선 사양 및 물리적 크기를 조정할 수 있습니다.
트랙형 코어와 수직 평면 권선의 조합으로 최소한의 구리 손실과 탁월한 고주파 EMI 필터링 성능을 최소 공간에서 구현합니다. 전기차, 서버 전원 공급 장치, 산업 자동화 등 까다로운 환경에 최적화된 제품입니다.
