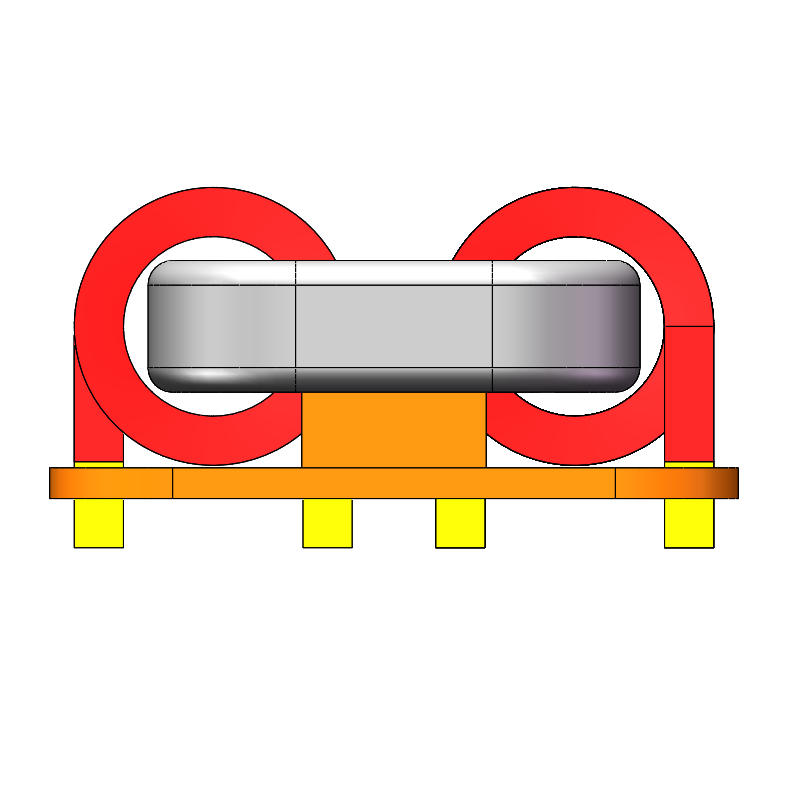

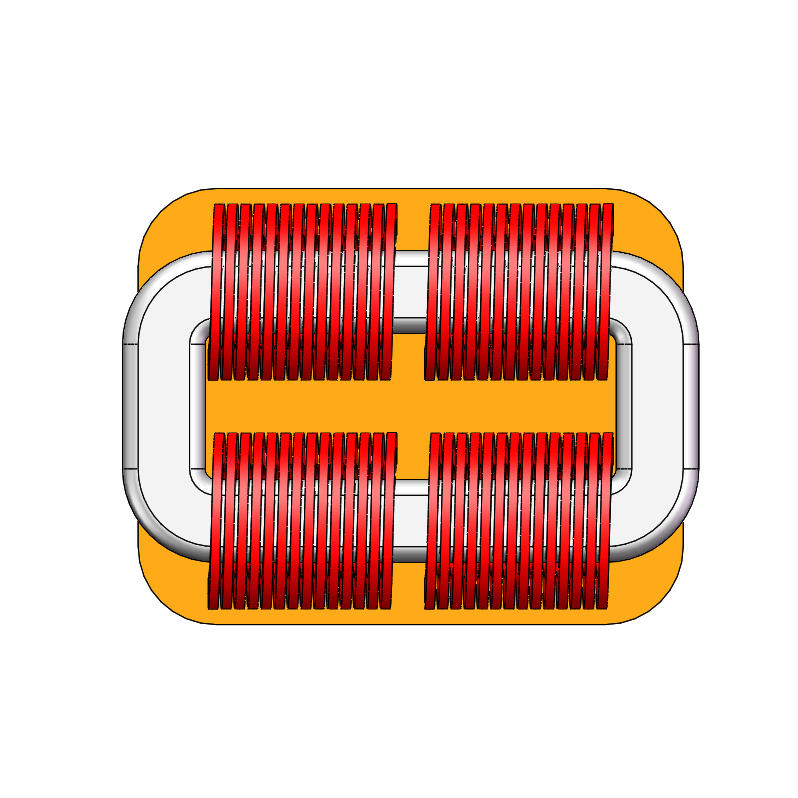

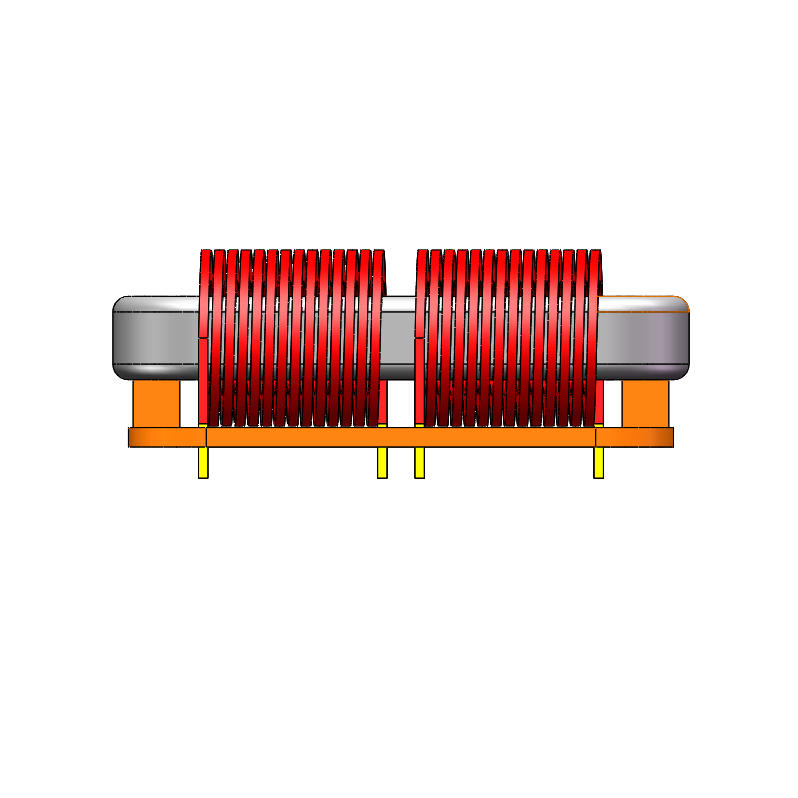

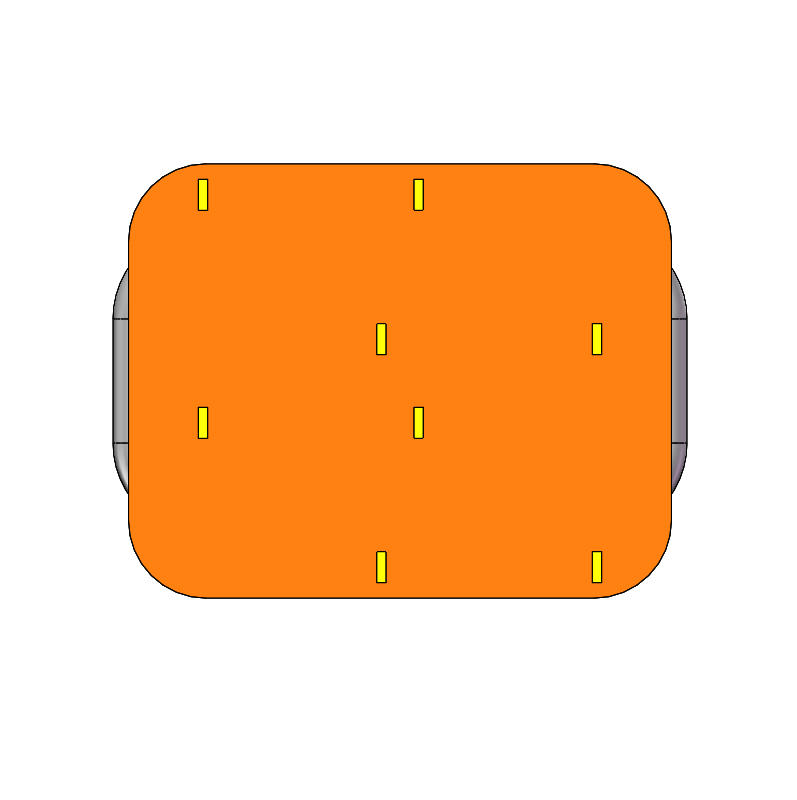

레이스트랙 코어 설계를 적용한 플랫 와이어 수직 권선 공통 모드 초크
이 평면형 수직 권선 공통 모드 초크는 혁신적인 트랙 코어 설계를 통해 자기 경로 및 윈도우 활용도를 획기적으로 최적화합니다. 수직 권선 기술과 평면 구리선의 조합으로 직류 저항(DCR)과 고주파 표피 효과를 크게 줄여 최소한의 발열로 높은 전류 용량을 구현합니다. 컴팩트하고 슬림한 구조로 PCB 공간을 효율적으로 활용하면서 탁월한 열 관리 및 기계적 안정성을 제공합니다. 또한 초저 기생 정전 용량을 통해 광범위한 주파수 대역에서 고효율 EMI 공통 모드 노이즈 억제를 제공하여 고출력 밀도 전력 시스템에 이상적인 부품입니다.
주요 특징
탁월한 핵심 성능: 나노결정 소재는 높은 투자율과 높은 포화 자속 밀도를 특징으로 합니다. 이는 기존 페라이트 코어에 비해 더 적은 권선 수로 더 큰 인덕턴스와 임피던스를 얻을 수 있으며, 고주파 간섭 억제 성능이 현저히 우수하다는 것을 의미합니다.
DC-디아스| f(kHz) | Z(KΩ) |
| 1 | 0.011 |
| 100 | 0.8 |
| 200 | 1.13 |
| 300 | 1.33 |
| 400 | 1.5 |
| 500 | 1.65 |
| 600 | 1.8 |
| 700 | 1.94 |
| 800 | 2.07 |
| 1M | 2.32 |
| 2M | 3.3 |
| 3M | 3.53 |
| 4M | 3.2 |
| 5M | 2.5 |

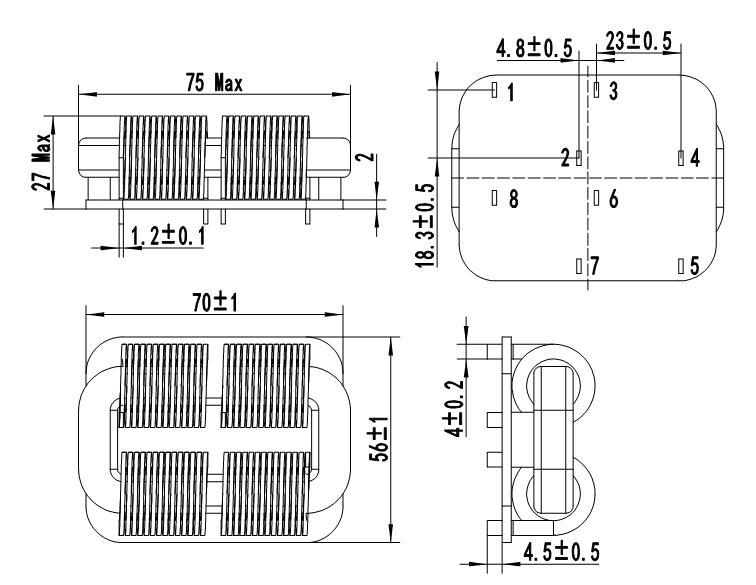

권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | 1-2 | QZY-2/180 1.2*4 | 15TS | 참조 회전 |
| N2 | 3-4 | QZY-2/180 1.2*4 | 15TS | 참조 회전 |
| N3 | 5-6 | QZY-2/180 1.2*4 | 15TS | 참조 회전 |
| N4 | 7-8 | QZY-2/180 1.2*4 | 15TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | QZY-2/180 1.2*4 |
| 자기 코어 | 754011-11/1K107 |
| 보빈/코일 성형기 | 754011-11/PBT/흑색 |
| 에폭시 접착제 | 500유로 |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 #1 | 1.5mH 최소 (1kHz/1V) |
| 직류 저항(DCR) | 최대 4mΩ |
| 절연유전전압(고전압) | 1.8kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
신에너지 자동차: 차량용 충전기(OBC)에 사용되어 고온 환경에서 공통 모드 간섭을 효율적으로 억제합니다.
태양광 및 풍력 발전: 고출력 인버터의 EMC 필터링에 사용되며, DC 바이어스에 효과적으로 저항하고 코어 포화를 방지합니다.
산업용 전원 공급 장치 및 가변 주파수 드라이브: 장비가 엄격한 전자기 호환성(EMC) 표준을 충족하는 동시에 장비의 설치 공간을 줄이는 데 도움이 됩니다.
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
트랙형 코어와 수직 평면 권선의 조합으로 최소한의 구리 손실과 탁월한 고주파 EMI 필터링 성능을 최소 공간에서 구현합니다. 전기차, 서버 전원 공급 장치, 산업 자동화 등 까다로운 환경에 최적화된 제품입니다.
