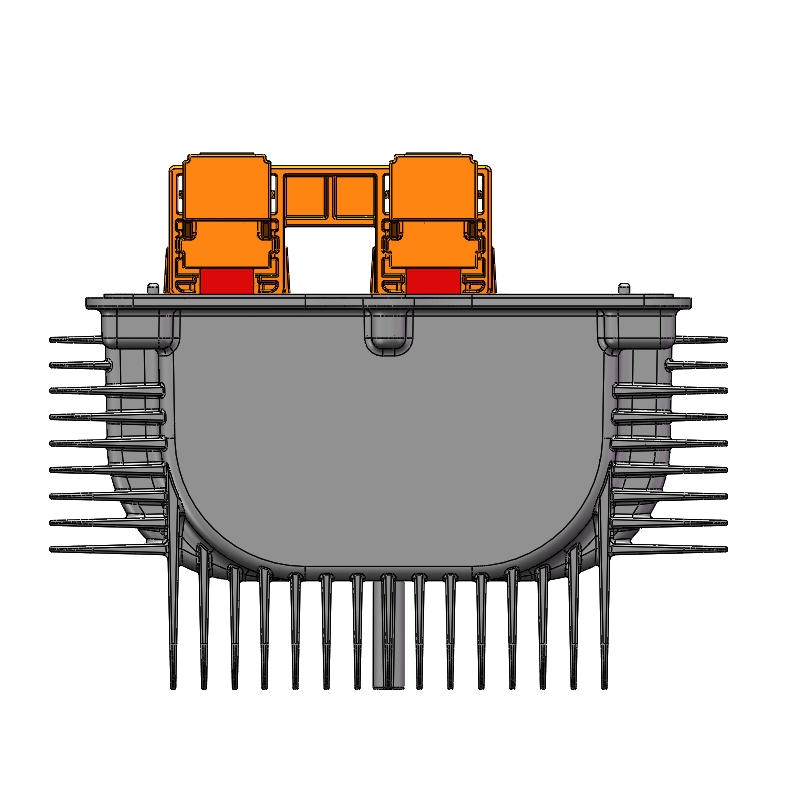

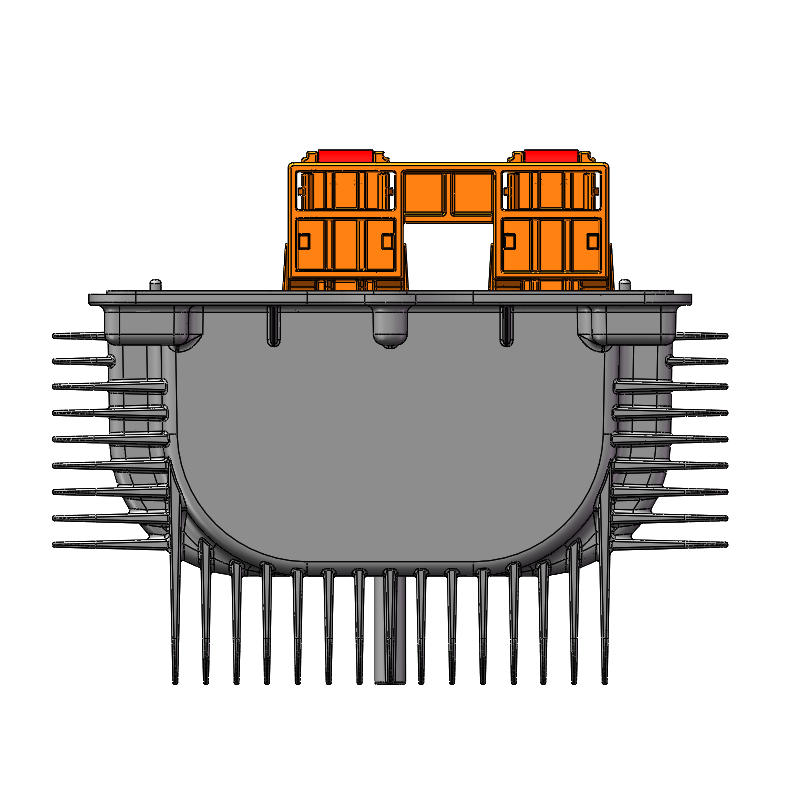

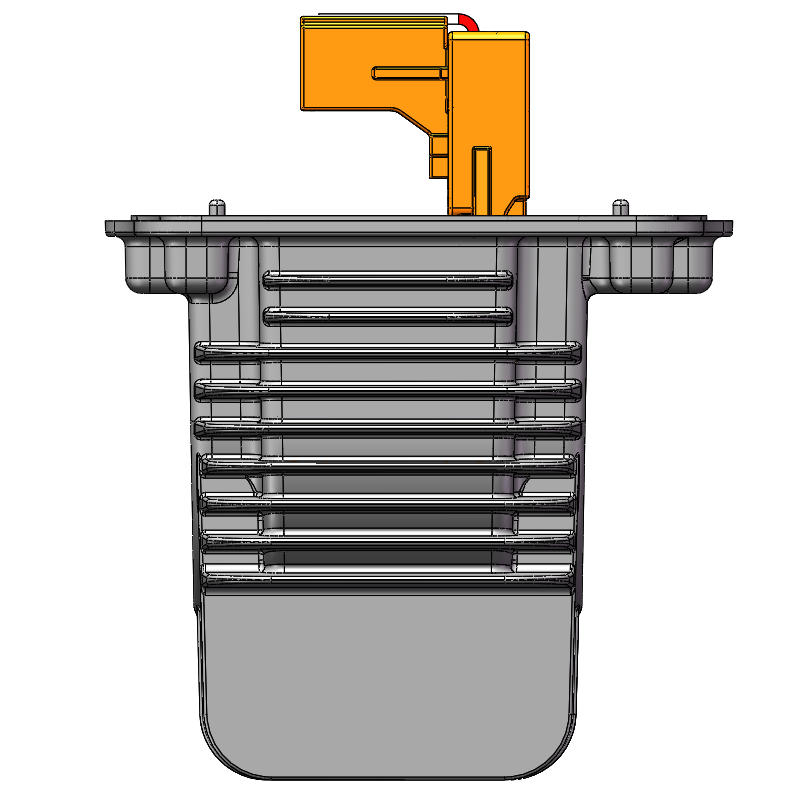

고전류 저손실 금속 분말 코어 인덕터 (전력 애플리케이션용)
최신 고출력 전자 시스템을 위해 설계된 이 금속 분말 코어 인덕터는 높은 전류 처리 능력과 탁월한 자기 성능을 결합했습니다. 금속 분말 코어의 분산 공극 구조는 우수한 포화 방지 특성을 제공하여 고부하 조건에서도 안정적인 인덕턴스 동작을 가능하게 합니다. 낮은 코어 손실과 효율적인 열 성능을 통해 시스템 전체의 효율성과 신뢰성을 향상시킵니다. 컴팩트한 설계와 높은 전력 밀도로 인해 신재생 에너지 시스템, 전기 자동차, 산업용 전원 공급 장치 및 첨단 전력 전자 장치를 포함한 다양한 응용 분야에 적합합니다. 까다로운 작동 환경에 맞춰 설계된 이 인덕터는 일관된 성능과 장기적인 내구성을 제공합니다.
주요 특징
비정질 합금 코어는 히스테리시스 손실과 와전류 손실을 효과적으로 억제하여 탁월한 자기 효율을 나타냅니다. 이는 작동 중 발열량을 크게 줄이고 에너지 변환 효율을 향상시키며 기존 자성 재료에 비해 전력 소비를 낮춥니다.
높은 포화 자속 밀도 특성을 지닌 비정질 코어는 높은 DC 바이어스 및 과도 전류 조건에서도 안정적인 인덕턴스를 유지합니다. 이러한 탁월한 자기 포화 저항성은 까다로운 전력 응용 분야에서 안정적인 작동과 향상된 내구성을 보장합니다.
높은 투자율과 우수한 자기적 특성의 조합으로, 이 인덕터는 훨씬 작은 크기에서도 필요한 인덕턴스를 구현할 수 있습니다. 이러한 공간 절약형 구조는 소형, 경량, 고출력 밀도의 전자 시스템 개발을 지원합니다.
비정질 합금의 낮은 자기변형 특성은 코어 진동을 최소화하고 윙윙거리는 소리나 웅웅거리는 소리와 같은 일반적인 작동 소음을 제거하는 데 도움이 됩니다. 따라서 전기 자동차, 의료 장비 및 정밀 전자 시스템을 포함한 소음에 민감한 환경에 특히 적합합니다.
탁월한 열 안정성을 갖도록 설계된 비정질 코어는 극한 온도 조건에서도 일관된 자기 성능을 유지합니다. 높은 퀴리 온도 덕분에 고온 및 고출력 환경에서도 안정적인 작동이 가능합니다.

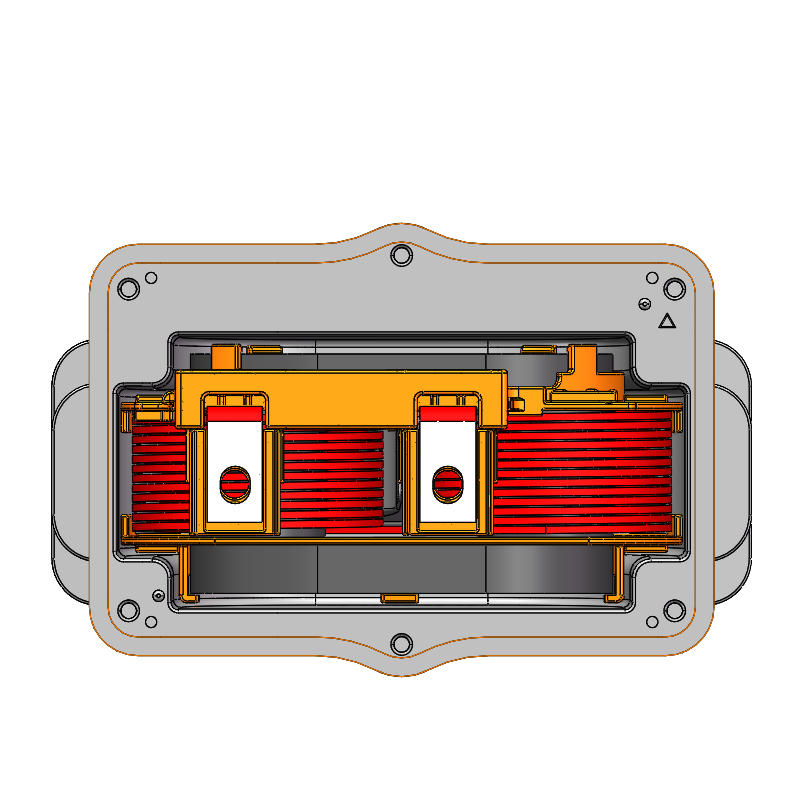

CD형 분할 코어 구조는 정밀한 공극 제어를 제공하여 엔지니어가 다양한 회로 요구 사항에 따라 유효 투자율 및 인덕턴스 특성을 맞춤 설정할 수 있도록 합니다. 이러한 유연성은 리플 전류 성능 및 전체 시스템 효율을 최적화하는 데 도움이 됩니다.
DC-디아스| 전류(A) | 인덕턴스 uH |
| 0 | 137 |
| 30 | 137 |
| 60 | 133 |
| 90 | 128 |
| 120 | 121 |
| 150 | 112 |
| 180 | 102 |
| 210 | 88 |
| 240 | 76 |
| 270 | 66 |
| 300 | 56 |

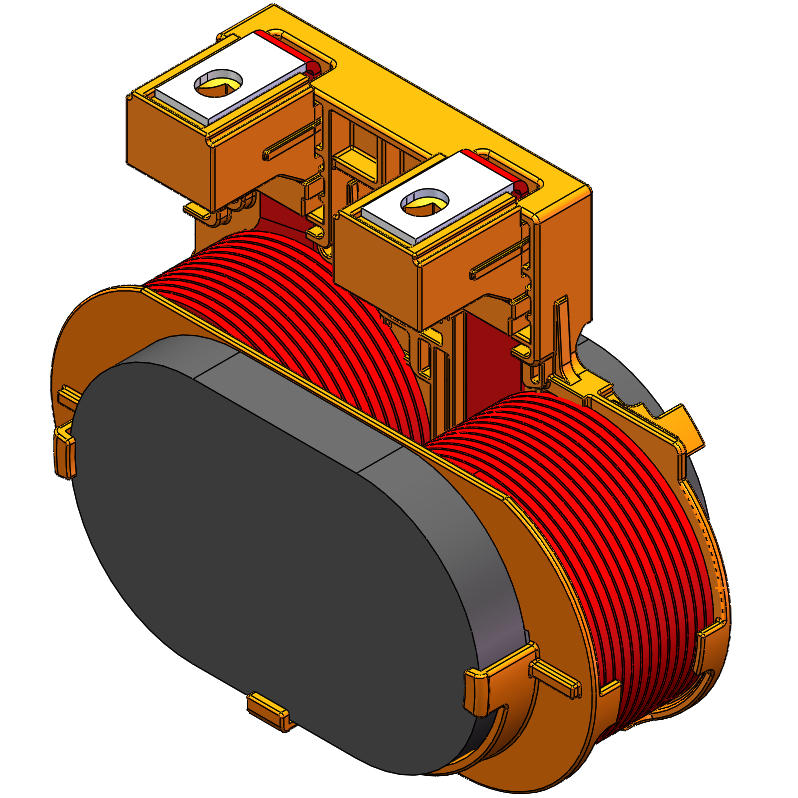

권선 사양
| 굴곡 | 단말기 | 전선 사양 | 턴 | 비고 |
| N1 | 1-2 | QZY-2/180 2*15 | 26TS | 참조 회전 |
재료
| 품목명 | 사양 |
| 에나멜 와이어 | QZY-2/180 2*15 |
| 자기 코어 | NPF113068013-75uH |

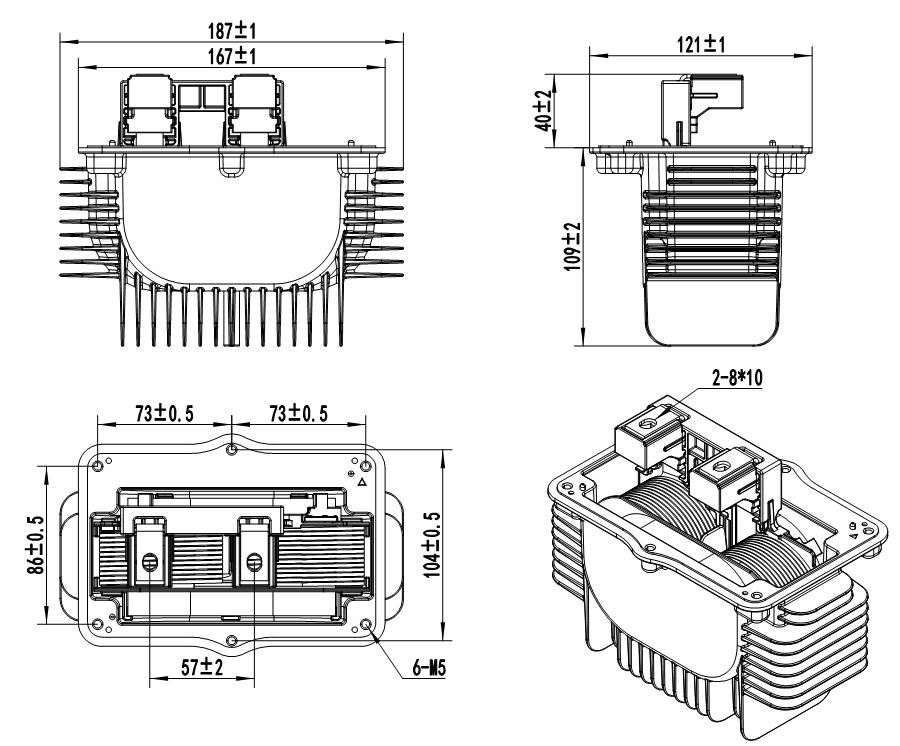

| 보빈/코일 성형기 | 187*121*109/ADC12 |
| 실리콘 고무 | JD-605A/B |
| 납땜/납땜납 | Sn99.3Cu0.7 |
전기적 매개변수
| 인덕턴스 #1 | 550uH 최소 |
| 인덕턴스 #2 | 500uH 최소 |
| 직류 저항(DCR) | 최대 20mΩ |
| 절연유전전압(고전압) | 1.8kVac 2mA-3S |
| 절연 저항(IR) | 최소 100MΩ(DC500V) |
대상 애플리케이션
전기 이동성:
전기차 온보드 충전기(OBC), DC-DC 컨버터 및 기타 고출력 자동차 전력 관리 시스템에 사용됩니다.
재생에너지 솔루션:
태양광 인버터, 배터리 에너지 저장 시스템(ESS) 및 계통 연계형 전력 변환 장비에 적용되어 효율적인 에너지 관리를 가능하게 합니다.
고성능 컴퓨팅 및 통신 인프라:
높은 효율성과 전력 밀도가 필수적인 AI 서버, 데이터 센터 및 5G 통신 기지국용 전원 공급 장치를 지원합니다.
산업용 전력 및 전력 품질 관리:
고출력 PFC 회로, 산업용 스위칭 전원 공급 장치 및 효과적인 고조파 억제와 안정적인 전력 공급이 필요한 애플리케이션에 적합합니다.
검증된 업계 전문성: 20년 이상의 업계 경험과 2013년에 구축한 탄탄한 기반을 바탕으로, 당사는 여러 전문 제조 기지에서 5개의 핵심 산업 라인을 운영하여 최고 수준의 제품 생산 규모와 안정성을 보장합니다.
글로벌 품질 인증: 당사의 시설은 IATF16949, ISO9001, ISO14001, ISO45001 및 ISO50001을 포함한 주요 인증을 완비하고 있으며, 국제 자동차 및 산업 표준을 엄격하게 준수합니다.
강력한 연구 개발 및 기술 혁신: 헌신적인 연구팀과 전문 신규 설계 연구소를 바탕으로, 당사는 광범위한 특허 포트폴리오와 첨단 테스트 역량을 보유하여 높은 신뢰성을 자랑하는 맞춤형 자기 솔루션을 제공합니다.
스마트하고 확장 가능한 제조: 당사는 첨단 ERP 및 MES 관리형 스마트 제조 시스템을 활용하여 생산 능력을 최적화하고 EU, 미국 및 전 세계의 국제 고객을 위해 매우 안정적인 공급망을 확보합니다.
