EMI 억제를 위한 고대역폭 나노결정질 토로이드 코어

EMI 억제를 위한 고대역폭 나노결정질 토로이드 코어

독특한 나노결정 구조를 지닌 나노결정 코어는 고성능, 소형화 및 높은 신뢰성을 결합한 솔루션을 전력 전자 산업에 제공합니다. 이는 신에너지 자동차, 신재생 에너지 및 고급 전원 공급 장치와 같은 산업의 발전을 뒷받침하는 핵심 소재 중 하나입니다.

고대역폭 나노결정질 토로이드 코어는 차세대 전력 전자 장치에 탁월한 전자기 간섭(EMI) 억제 기능을 제공합니다. 높은 자기 투과율과 포화 자속 밀도를 특징으로 하는 이 첨단 코어는 상당한 소형화, 고효율 및 탁월한 신뢰성을 가능하게 합니다. 핵심 소재 혁신으로서, 이 코어는 신에너지 자동차, 신재생 에너지 시스템 및 고성능 전원 공급 장치를 포함한 주요 산업 분야에 혁신을 가져올 것입니다.

주요 특징

실리콘강이나 페라이트와 같은 기존 코어 소재와 비교했을 때, 나노결정질 코어는 다음과 같은 몇 가지 주요 이점을 제공합니다.

초고투과성 - 최대 80,000에 달하는 저항값은 Mn-Zn 페라이트보다 12배 이상 높아 동일 조건에서 인덕터의 크기를 크게 줄일 수 있습니다.

극히 낮은 코어 손실 - 고주파수에서 페라이트의 손실률은 약 3분의 1에 불과합니다. 이는 낮은 히스테리시스 손실(낮은 자화 저항을 가진 미세한 나노결정립 덕분)과 낮은 와전류 손실(높은 저항률로 인해 와전류가 효과적으로 억제됨) 때문입니다.

뛰어난 주파수 및 온도 안정성 - 10kHz~5MHz 범위에서 안정적인 성능을 제공하며, -40°C~180°C의 작동 범위로 극한 환경에서도 안정적인 작동이 가능합니다.

최대 1.2~1.25T의 높은 포화 자속 밀도(Bs)를 가지며, 페라이트보다 훨씬 높아 포화 없이 더 높은 전류를 처리할 수 있습니다.

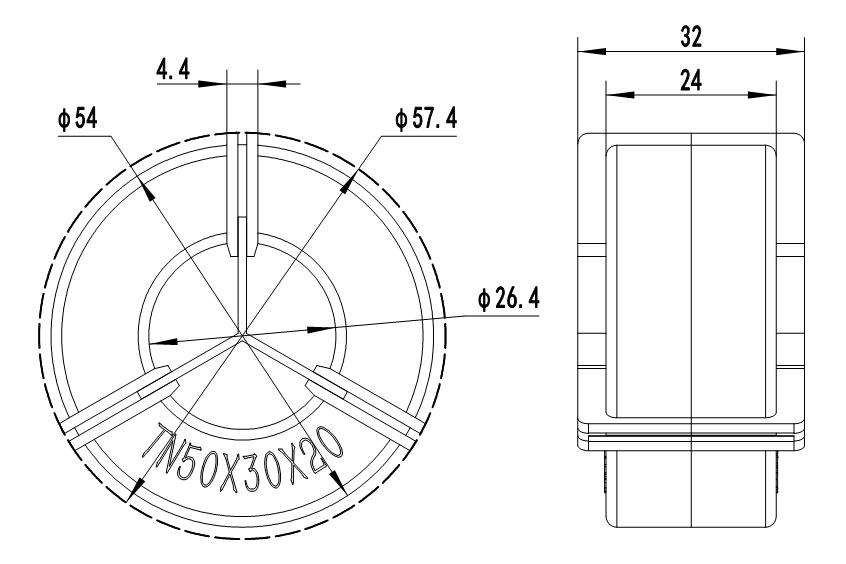

권선 사양

재료

전기적 매개변수

대상 애플리케이션

• 신에너지 자동차(NEV): 온보드 충전기(OBC), DC-DC 컨버터 및 메인 트랙션 인버터에 필수적인 이 부품은 고주파 스위칭 노이즈를 효과적으로 억제하는 동시에 부품 크기와 무게를 줄입니다.

• 재생에너지 시스템: 태양광 발전 인버터 및 에너지 저장 시스템(ESS)의 전력 변환에 매우 중요하며, 고전압, 고출력 작동 환경에서 엄격한 전력망 EMC 표준을 준수하도록 보장합니다.

• 데이터 센터 및 AI 컴퓨팅: 고효율 서버 전원 공급 장치(CRPS)에 필수적인 이 제품은 AI 하드웨어 및 클라우드 인프라의 강렬한 과도 부하를 처리하기 위한 초소형 EMI 필터링 기능을 제공합니다.

• 산업 및 의료 장비: 고성능 가변 주파수 드라이브(VFD) 및 민감한 의료 전자 장치에 필수적인 이 기능은 접지 루프 및 파괴적인 공통 모드 노이즈로부터 시스템을 보호합니다.e.
